Gutbrod ELX 107 SHL-K 13AG91GG690 (2009) Fahrantrieb Ersatzteile

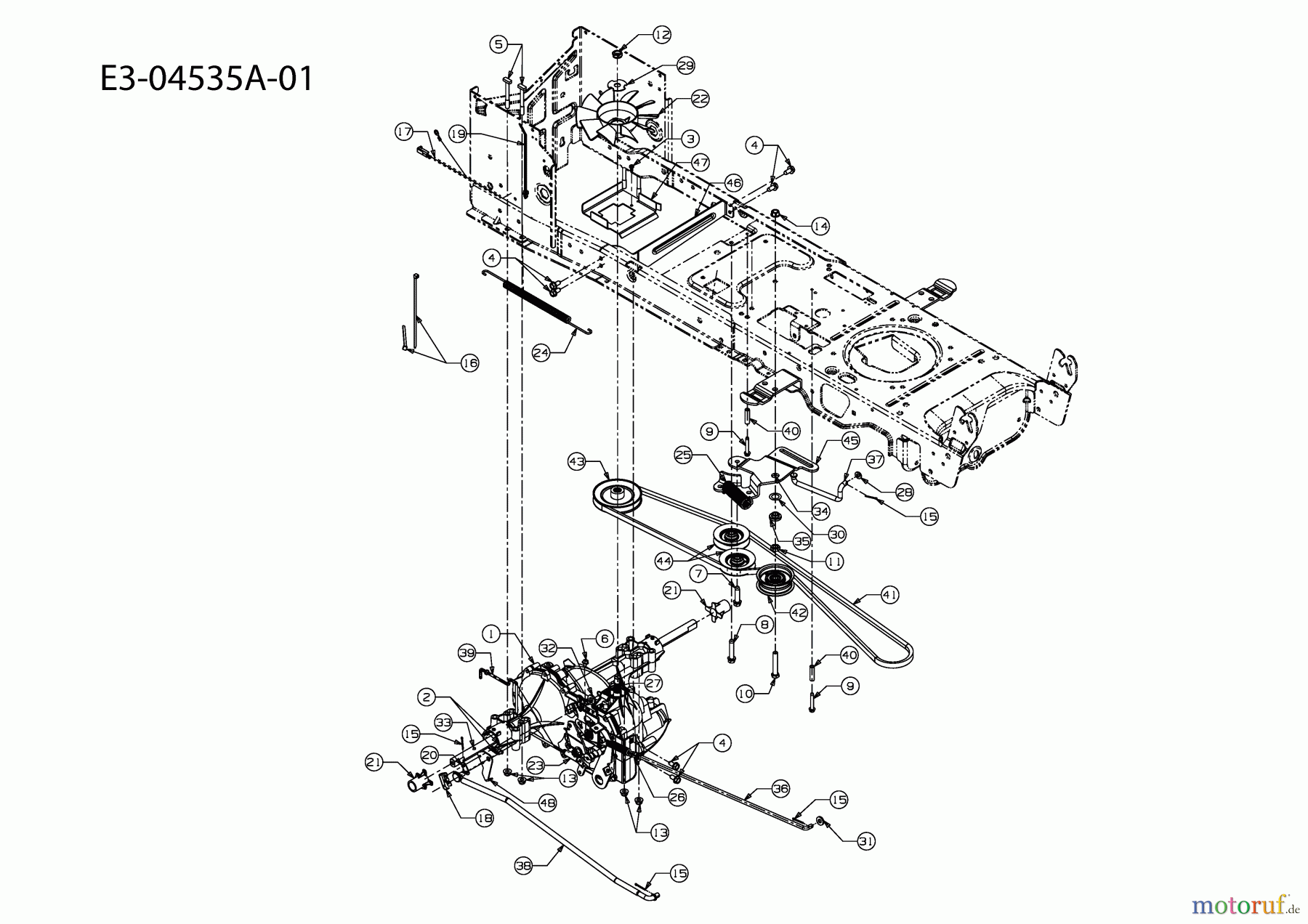

Fahrantrieb 13AG91GG690 (2009)

Gutbrod Rasentraktoren ELX 107 SHL-K 13AG91GG690 (2009) Fahrantrieb

Hier finden Sie die Ersatzteilzeichnung für Gutbrod Rasentraktoren ELX 107 SHL-K 13AG91GG690 (2009) Fahrantrieb. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Gutbrod Gerätes aus und bestellen Sie einfach online. Viele Gutbrod Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNrArtikel NummerBezeichnung
1 618-0319GETRIEBE:HYDRO:0510
2 Gutbrod 6KT-BLECHSCHR:#8-18:0.500:HXIN710-02276KT-BLECHSCHR:#8-18:0.500:HXIN
3 710-0351KREUZSCHLITZ-SCHR:#10-16:0.500
4 Gutbrod 6KT-SCHR:TT:5/16-18:.750:HXIND710-044846KT-SCHR:TT:5/16-18:.750:HXIND
5 710-04823BOLZEN
6 Gutbrod 6KT-SCHR:TT:1/4-20:0.375:HXIND710-06536KT-SCHR:TT:1/4-20:0.375:HXIND
7 Gutbrod 6KT-SCHR:TTSEMS:3/8-16:1.500:710-10076KT-SCHR:TTSEMS:3/8-16:1.500:
8 710-1008SCHRAUBE:TTSEMS:3/8"-16:1.875
9 Gutbrod 6KT-SCHR:TT:1/4-20:1.625:HXIND710-13256KT-SCHR:TT:1/4-20:1.625:HXIND
10 710-30116KT-SCHR:3/8-16:2.25:GR5:STD
11 Gutbrod 6KT-MUTTER:7/16-20:GR2712-02406KT-MUTTER:7/16-20:GR2
12 712-0346S-MUTTER:JAMLK:1/2-20:GR.A:NYL
13 Gutbrod 6KT-BUNDMUTTER:5/16-18:NYLON712-040636KT-BUNDMUTTER:5/16-18:NYLON
14 Gutbrod S-MUTTER:FLGLK:3/8-16:GRF:TOP712-0431S-MUTTER:FLGLK:3/8-16:GRF:TOP
15 Gutbrod SPLINT:3/32 x 1.0"714-0111SPLINT:3/32 x 1.0"
16 725-0157KABELBINDER: 3/16 X .05 X 7.4
17 725-04791KABELBAUM
18 Gutbrod SCHALTKONTAKT:KURZ725-1644SCHALTKONTAKT:KURZ
19 726-0154KABELBINDER 7.5 LG:NYLON 6/6
20 726-0320ISOLIERPLATTE
21 731-05299HÜLSE:.765 ID x 1.500 LG
22 Gutbrod LÜFTERRAD:HYDRO:LEICHT731-06098LÜFTERRAD:HYDRO:LEICHT
23 732-0209ZUGFEDER: .48 OD x 2.03
24 732-04606ZUGFEDER: .500 DIA x 12.6 LG
25 732-04624ZUGFEDER:1,00 DIA x 4.75
26 Gutbrod ZUGFEDER:.59 OD x 4.00 LG732-0716DZUGFEDER:.59 OD x 4.00 LG
27 732-3118ZUGFEDER:.375 OD x 1.44 LG
28 736-0264FL.-SCHEIBE:.330 x.630 x.0635
29 736-04263SPERRSCHEIBE:GETRIEBE HYDRO
30 Gutbrod PASSSCHEIBE:1.00 x .632 x .010736-04337PASSSCHEIBE:1.00 x .632 x .010
31 736-3008SCHEIBE:FL: .344 X.750 X .120
32 Gutbrod SCHEIBE:FL:.407 x.812 x.135:HD736-3010SCHEIBE:FL:.407 x.812 x.135:HD
35 Gutbrod BUNDBUCHSE:1.00 X .38 X .38738-0372BBUNDBUCHSE:1.00 X .38 X .38
36 747-04139BREMSSTANGE:HYDRO
37 747-04957ASTANGE:GETRIEBE:FUSSPEDAL BYPA
38 747-04979STANGE:BETÄTIGUNG:HYDRO
39 747-04991STANGE:HYDRO BYPASS
40 Gutbrod DISTANZSTÜCK:.260x.372x1.420LG750-04456DISTANZSTÜCK:.260x.372x1.420LG
41 Gutbrod KEILRIEMEN:V-TYP:4Lx78.9"POLY754-04207KEILRIEMEN:V-TYP:4Lx78.9"POLY
42 Gutbrod RIEMENSCHEIBE:IDLER 2.75 OD756-04224RIEMENSCHEIBE:IDLER 2.75 OD
43 756-04308KEILRIEMENSCHEIBE:4.13" DIA
44 Gutbrod SPANNROLLE:V-TYPE x 3.06756-04325SPANNROLLE:V-TYPE x 3.06
45 783-06027HALTER
46 783-06133HALTER:GETRIEBE HYDRO:TRAVERSE
47 783-06260TRAGBLECH:AUSKUPPLUNG V-RIEMEN
48 783-1019BSCHALTBLECH:ACTUATOR
