MTD P 220 HZ-S 17AF2ACS678 (2014) Lenkung, Mähwerksaushebung Ersatzteile

Lenkung, Mähwerksaushebung 17AF2ACS678 (2014)

MTD Zero Turn P 220 HZ-S 17AF2ACS678 (2014) Lenkung, Mähwerksaushebung

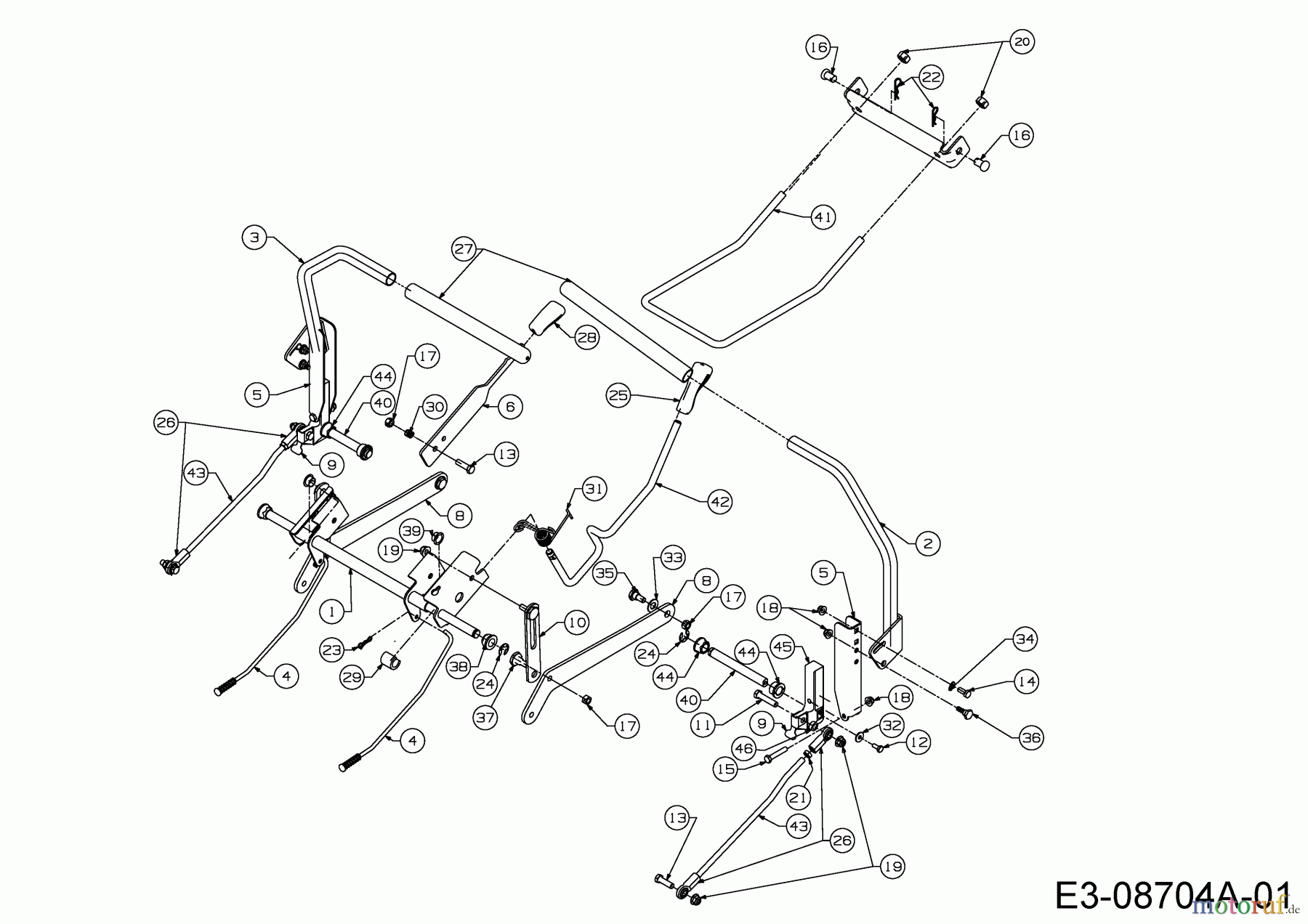

Hier finden Sie die Ersatzteilzeichnung für MTD Zero Turn P 220 HZ-S 17AF2ACS678 (2014) Lenkung, Mähwerksaushebung. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres MTD Gerätes aus und bestellen Sie einfach online. Viele MTD Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNrArtikel NummerBezeichnung
1 603-04160C
2 603-04322BEDIENHEBEL RECHTS
3 603-04324BEDIENHEBEL LINKS
4 647-04065BREMSSTANGE VOLLST
5 703-05387BHALTER LENKWELLE RZT
6 703-05396ABREMSHEBEL
7 703-05414ATRAVERSE:DECK VORNE
8 703-05793AAUSHEBEARM VOLLST.
9 703-06096AHALTER SCHALTER
10 703-06169FÜHRUNGSPLATTE
11 MTD 6KT-SCHR:3/8-16:1.75:GR5:STD710-03476KT-SCHR:3/8-16:1.75:GR5:STD
12 710-04336KT-SCHR:1/4-20:.625:GR5:LOCK
13 MTD 6KT-SCHR:3/8-16:1.25:GR5:STD710-30056KT-SCHR:3/8-16:1.25:GR5:STD
14 MTD 6KT-SCHR:5/16-18:.75 GR5:STD710-30086KT-SCHR:5/16-18:.75 GR5:STD
15 MTD 6KT-SCHR:5/16-18:1.75:GR5:STD710-31806KT-SCHR:5/16-18:1.75:GR5:STD
16 MTD LAGERBOLZEN:.50 X .78 LG711-0332LAGERBOLZEN:.50 X .78 LG
17 712-0375SKT-S-MUTTER:3/8-16:GRA:CTRLK
18 MTD 6KT-BUNDMUTTER:5/16-18:NYLON712-040636KT-BUNDMUTTER:5/16-18:NYLON
19 MTD S-6KT-BUNDMUTTER 3/8-16:NYLON712-04065S-6KT-BUNDMUTTER 3/8-16:NYLON
20 712-050466KT-MUTTER:1/2-13:PATCH HD
21 712-30016kt-S-MUTTER:3/8-24 UNF 2B:GR2
22 MTD FEDERSTECKER:.080 x 1.5625714-04023FEDERSTECKER:.080 x 1.5625
23 MTD FEDERSTECKER714-04040FEDERSTECKER
24 716-0106SICHERUNGSRING: .625 DIA WELLE
25 MTD HANDGRIFF:1/2720-0311HANDGRIFF:1/2
26 723-04080KUGELGELENK:3/8-24 RECHTSGEW.
27 731-04719AGRIFF LENKUNG RZT
28 731-04735HANDGRIFF
29 731-05732DISTANZSTÜCK
30 732-0334DRUCKFEDER
31 732-04869ADREHFEDER
32 MTD TELLERSCHEIBE:.265x.750x.060736-0270TELLERSCHEIBE:.265x.750x.060
33 MTD SCHEIBE:FL:.510 x 1.000 x.060736-0272SCHEIBE:FL:.510 x 1.000 x.060
34 736-0275SCHEIBE:FL:.344 x .688 x .065
35 738-0143SHLT-SCHRAUBE:.496x.336:3/8-16
36 MTD SHLT-SCHR:.437 x .268:5/16-18738-0296SHLT-SCHR:.437 x .268:5/16-18
37 MTD SCHULTERSCHR:.500 DIA x .434738-0507BSCHULTERSCHR:.500 DIA x .434
38 MTD SECHSKANT-FLANSCHLAGER741-0225SECHSKANT-FLANSCHLAGER
39 741-3074FLANSCHLAGER:.626x.938x.344
40 747-04226AWELLE
41 747-04401ABÜGEL - DECKAUSHEBUNG
42 747-04637HEBEL - DECKAUSHEBUNG
43 MTD SPURSTANGE747-05057SPURSTANGE
44 MTD SKT-FLANSCHLAGER .630"748-0227ASKT-FLANSCHLAGER .630"
45 748-04169ANABE
46 750-04776HÜLSE: .380 ID X.625 OD X .265
