Dolmar HTCS3 2 Griffe, Getriebe, Scherblatt Ersatzteile

2 Griffe, Getriebe, Scherblatt HTCS3

Dolmar Kombisysteme HTCS3 2 Griffe, Getriebe, Scherblatt

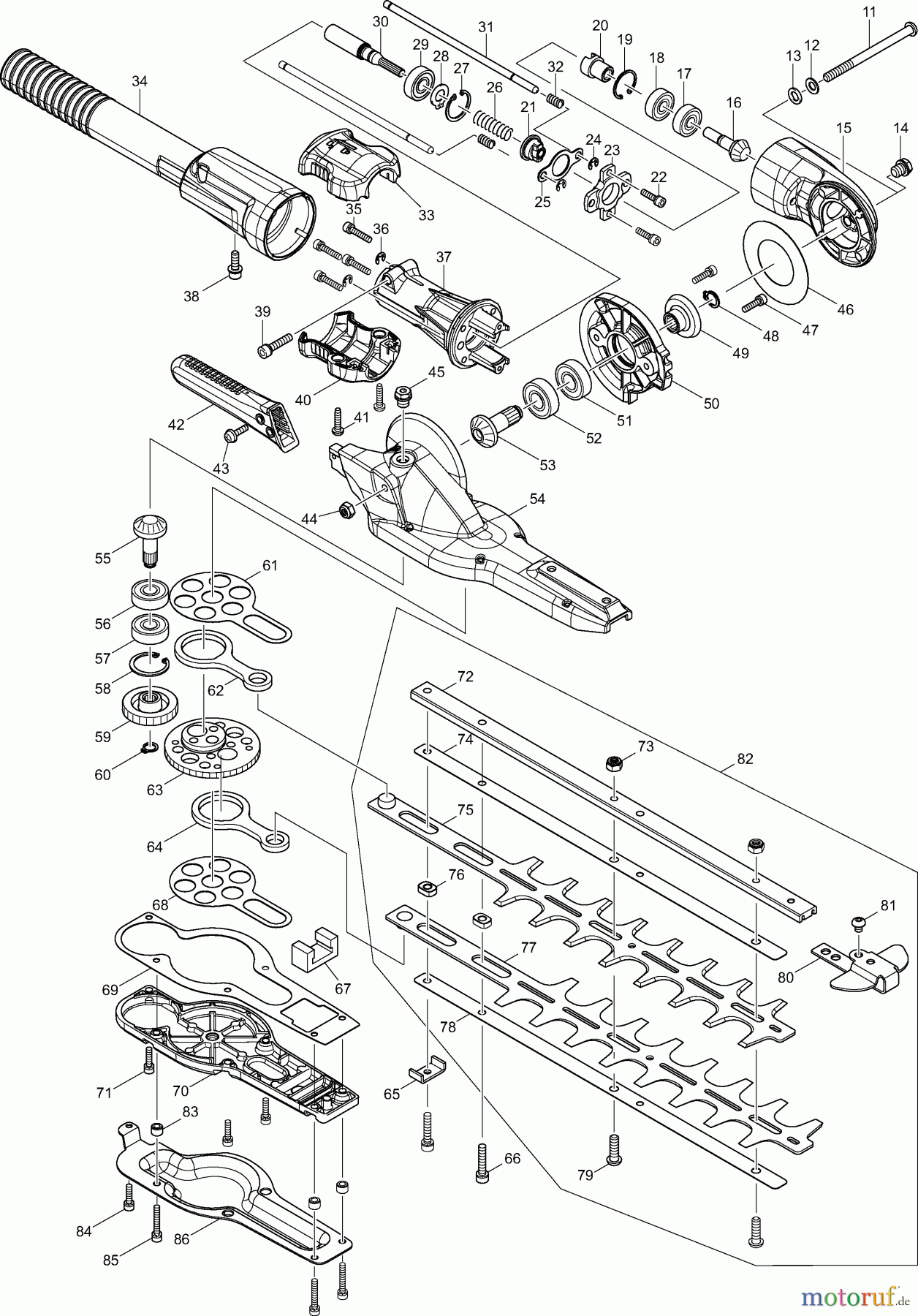

Hier finden Sie die Ersatzteilzeichnung für Dolmar Kombisysteme HTCS3 2 Griffe, Getriebe, Scherblatt. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Dolmar Gerätes aus und bestellen Sie einfach online. Viele Dolmar Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNrArtikel NummerBezeichnung
11 266817-3SCHRAUBE M6X85
12 232279-7TELLERFEDER 6
13 941151-9FLACHSCHEIBE 6
14 266818-16KT-SCHRAUBE M8X8
15 318969-7GETRIEBEGEHäUSE
16 227604-5SPIRALKEGELRAD 9
17 210007-0KUGELLAGER 608VV
18 210007-0KUGELLAGER 608VV
19 962102-9SPRENGRING R-22
20 310534-8NOCKEN A
21 310535-6NOCKEN B
22 922126-7INNEN-6KT-SCHRAUBE M4X16
23 313254-3HALTEPLATTE
24 961011-9SICHERUNGSSCHEIBE
25 346657-6STÖßELPLATTE
26 660231297DRUCKFEDER 9
27 962103-7SICHERUNGSRING R-24
28 367961005SICHERUNGSRING S-9
29 210049-4RILLENKUGELLAGER 609ZZ
30 142000-5SPINDEL
31 326812-6VERBINDUNGSSTANGE 5
32 233117-6DRUCKFEDER 6
33 187575-7ARRETIERGRIFF SATZ
34 454249-8ABDECKUNG
35 265493-06KT-SCHRAUBE M4X20
36 961011-9SICHERUNGSSCHEIBE
37 318970-2ANSCHLUSSSTÜCK
38 367922223KOMBI-SCHRAUBE M5X16
39 922241-7INNEN-6 KANT-SCHRAUBE M5X25
40 187575-7ARRETIERGRIFF SATZ
41 265995-6BLECHSCHRAUBE 4X18
42 456369-4GRIFF
43 911516-9KOMBISCHRAUBE M4X12
44 252190-76KT-MUTTER M6-10
45 266818-16KT-SCHRAUBE M8X8
46 267467-7FLACHSCHEIBE 36
47 922126-7INNEN-6KT-SCHRAUBE M4X16
48 961006-2SICHERUNGSRING S-10
49 227605-3SPIRALKEGELRAD 22
50 310533-0ANSCHLAGRING
51 211148-5KUGELLAGER 6001ZZ
52 211148-5KUGELLAGER 6001ZZ
53 227606-1SPIRALKEGELRAD 11
54 143500-8GETRIEBEGEHÄUSE KPL.
55 227607-9SPIRALKEGELRAD 12
56 211062-5RILLENKUGELLAGER 6000 2Z
57 211062-5RILLENKUGELLAGER 6000 2Z
58 962105-3SICHERUNGSRING R-26
59 227317-8ZAHNRAD 24
60 961004-6SICHERUNGSRING S-8
61 346658-4REIBSCHEIBE
62 346251-4PLEUEL
63 227248-1ZAHNRAD 43
64 346251-4PLEUEL
65 374346256HALTERUNG
66 922241-7INNEN-6 KANT-SCHRAUBE M5X25
67 443159-4DICHTUNG
68 346658-4REIBSCHEIBE
69 423458-0DICHTUNG
70 318968-9GEHÄUSEABDECKUNG UNTEN
71 922126-7INNEN-6KT-SCHRAUBE M4X16
72 319472-1FÜHRUNGSLEISTE
73 264089-46 KANT-MUTTER M6-10
74 347082-4DRUCKLEISTE
75 725197-1SCHERBLATT
76 313211-1BUCHSE 5
77 725197-1SCHERBLATT
78 347082-4DRUCKLEISTE
79 266824-6SCHRAUBE M6X20
80 346629-1STOSSSCHUTZ
81 266075-16KT-SCHRAUBE M5X6
82 198196-0SCHERBLATT KPL. DOLMAR
83 262573-3BUCHSE 5
84 922126-7INNEN-6KT-SCHRAUBE M4X16
85 922146-1INNEN-6KT-SCHRAUBE M4X25
86 346884-5GEHÄUSEABDECKUNG UNTEN
