Toro 13AX90RS848 (LX423) - LX423 Lawn Tractor, 2011 (1-1) TRANSMISSION AND DRIVE SYSTEM ASSEMBLY Ersatzteile

TRANSMISSION AND DRIVE SYSTEM ASSEMBLY 13AX90RS848 (LX423) - Toro LX423 Lawn Tractor, 2011 (1-1)

Toro Neu Mowers, Lawn & Garden Tractor Seite 1 13AX90RS848 (LX423) - Toro LX423 Lawn Tractor, 2011 (1-1) TRANSMISSION AND DRIVE SYSTEM ASSEMBLY

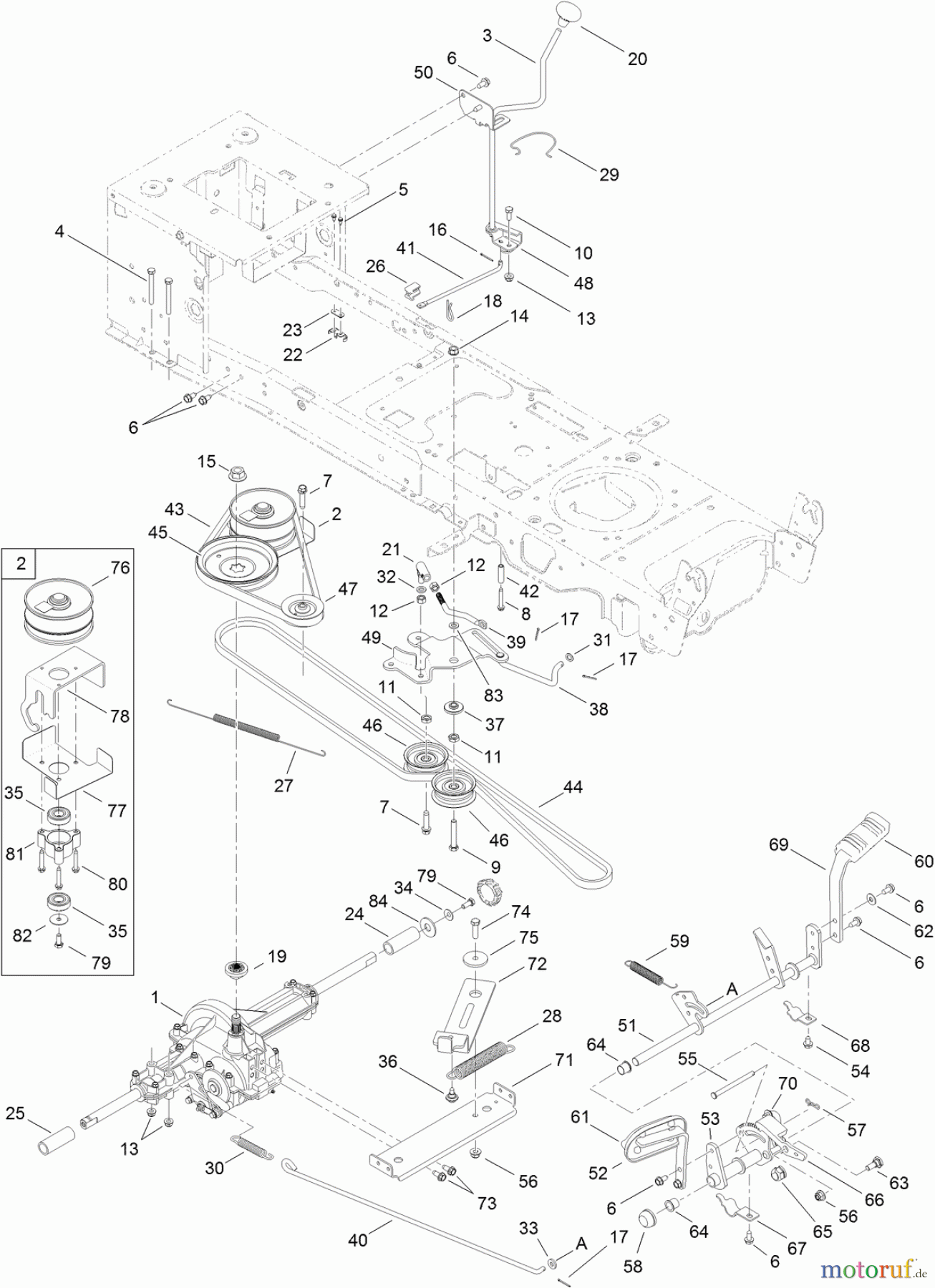

Hier finden Sie die Ersatzteilzeichnung für Toro Neu Mowers, Lawn & Garden Tractor Seite 1 13AX90RS848 (LX423) - Toro LX423 Lawn Tractor, 2011 (1-1) TRANSMISSION AND DRIVE SYSTEM ASSEMBLY. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Toro Gerätes aus und bestellen Sie einfach online. Viele Toro Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNrArtikel NummerBezeichnung
1 TR112-6256TRANSMISSION DRIVE ASM
2 TR
3 TR119-8414SHIFT LEVER ASM
4 TR112-0714SCREW-HEX
5 TR112-0626SCREW-HWHTF
6 TR112-6070SCREW-TAP
7 TR112-0469SCREW-TAP
8 TR112-5828SCREW-HH
9 TR112-6009SCREW-HH
10 TR119-8415SCREW
11 TR112-0493NUT-JAM
12 TR112-0343NUT-HEX
13 TR112-0650NUT-LOCK, FLANGE
14 TR112-0385NUT-LOCK, FLANGE
15 TR112-0451NUT-FLANGE
16 TR112-0459PIN-COTTER
17 TR112-0568PIN-COTTER
18 TR112-0639PIN-HAIR
19 TR112-6235HUB-PULLEY, SPLINE
20 TR112-0514KNOB-SHIFT
21 TR112-0306BALL JOINT ASM
22 TR112-0602SWITCH-SPRING, SHORT
23 TR112-0625PLATE-INSULATOR
24 TR112-0670SLEEVE
25 TR112-0683SLEEVE
26 TR119-8416BEARING-PLATE, SHIFT
27 TR119-8417SPRING-EXTENSION
28 TR119-9124SPRING-EXTENSION
29 TR112-0357CLIP-SPRING, SHIFTER
30 TR112-0350SPRING-EXTENSION
31 TR112-0407WASHER-FLAT
32 TR112-0415WASHER-LOCK
33 TR112-0579WASHER-FLAT
34 TR112-0435WASHER-BELL
35 TR112-0423BEARING-BALL
36 TR112-6128BOLT-SHOULDER, TAP
37 TR119-8419SPACER-SHOULDER
38 TR119-8420ROD-BYPASS, FOOT PEDAL
39 TR119-8421ROD-ADJUSTMENT, IDLER
40 TR119-8422ROD-BRAKE
41 TR119-8423ROD-SHIFT
42 TR112-5831SPACER
43 TR119-8424BELT-V, POLY
44 TR112-0301BELT-DRIVE, VARIABLE SPEED
45 TR112-0379PULLEY-V (W/HUB)
46 TR112-0313PULLEY-IDLER, FLAT
47 TR112-6149PULLEY-IDLER, Y TYPE
48 TR119-8426BRACKET-ADJUSTMENT, SHIFT
49 TR119-8427BRACKET-IDLER, CENTER DOUBLE
50 TR119-8428BRACKET-SHIFT
51 TR119-8429BRAKE CONTROL ASM
52 TR112-0680PEDAL ASM
53 TR119-8430PEDAL BRACKET ASM
54 TR112-0556SCREW-HWH
55 TR119-8431PIN-CLEVIS
56 TR112-0668NUT-LOCK, FLANGE
57 TR112-0990PIN-COTTER
58 TR119-8432CAP-PUSH
59 TR119-8433SPRING-EXTENSION
60 TR119-8434PAD-PEDAL, BRAKE
61 TR112-0543PAD-PEDAL
62 TR112-0435WASHER-BELL
63 TR112-0442BOLT-SHOULDER
64 TR119-8435BEARING-FLANGE
65 TR112-0387BEARING-FLANGE, HEX (SPLIT)
66 TR119-8436LATCH-CRUISE
67 TR119-8437BRACKET-STRAP, PEDAL SUPPORT
68 TR119-8438BRACKET-STRAP, PEDAL SUPPORT
69 TR119-8439BRACKET-PEDAL, BRAKE
70 TR119-8440BRACKET-PLATE, REINFORCEMENT
71 TR119-8441BRACKET-TRANSMISSION
72 TR119-8442BRACKET-IDLER
73 TR112-0395SCREW-HWH
74 TR112-0557SCREW-HH
75 TR112-0584SPACER-SHOULDER
76 TR119-8470PULLEY ASM
77 TR119-8443BELT KEEPER ASM
78 TR119-9122BRACKET ASM
79 TR112-0551SCREW-HH
80 TR112-0843SCREW-HWH
81 TR112-5996CUP-BEARING
82 TR112-0500WASHER-FLAT
83 TR119-9065WASHER-FLAT
84 TR119-9123WASHER-FLAT
