Ersatzteillisten für Wolf Vertikutierer / Lüfter / Aerifizierer Vertikutierer UV 32 E (3585006a-2001-2)


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3

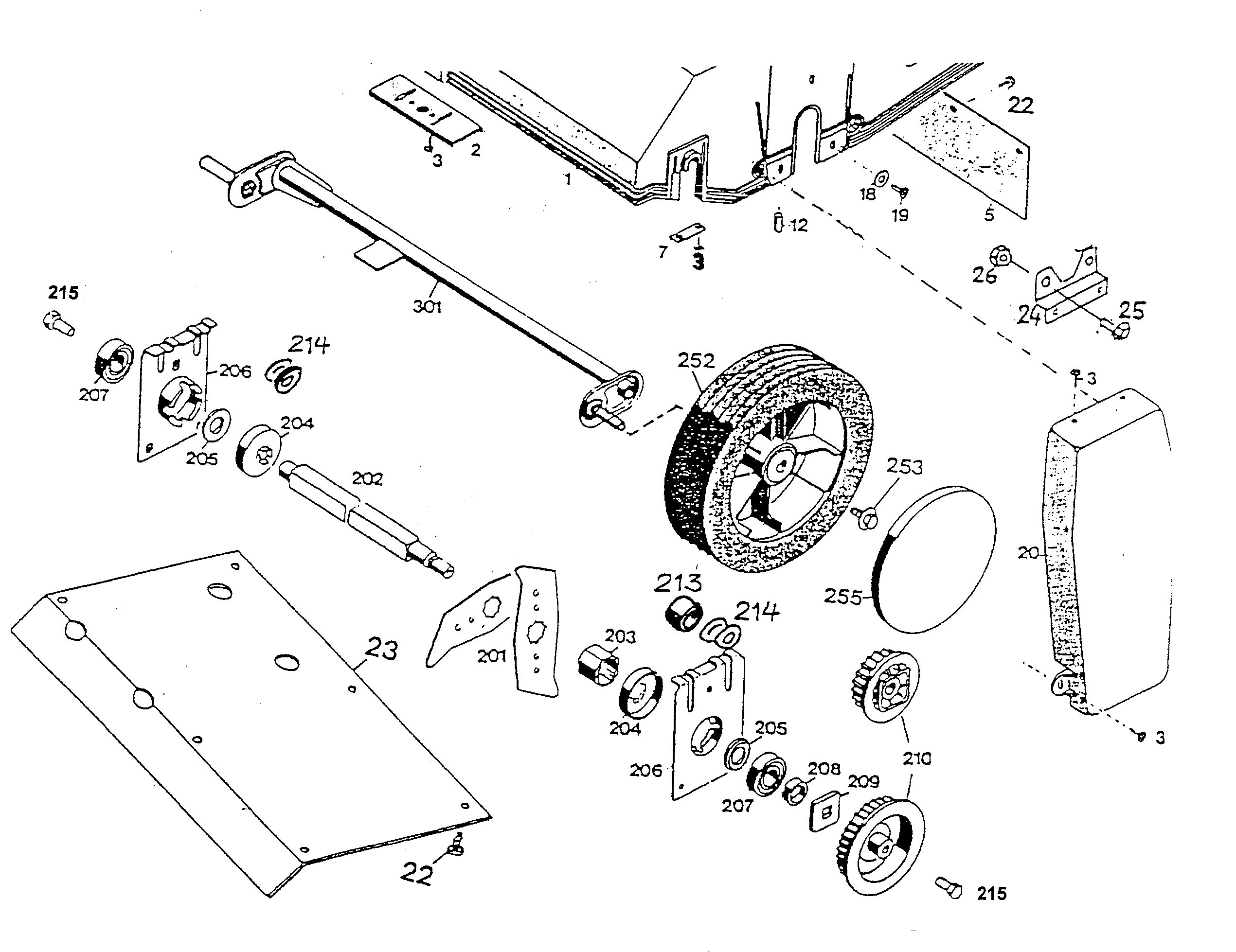

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
2Verstärkungsblech3568 010
3PT- Schraube KA 50x140012 632
5Gummiplatte3568 206
6PT-Schraube0012 880
7Achsschelle3568 505
12Isolator3568 209
18Scheibe A 6,40017 289
19Schraube0012 874
20Riemenabdeckung3568 303
22PT-Schraube0012 880
23Schutzblech3568 112
24Konsole3568 113
25Spiralschraube0010 893
266-kt.-Mutter0016 353
***Lüfterdeckel3576 309
201Messer3568 400
***Messersatz UV-EV3568 081
202Vertikutierwelle3568 507
***Vertikutierwalze kpl.3585 040
203Distanzbuchse3585 510
204Wickelschutz3568 509
205Druckring3568 512
206Lagerschale3568 017
207Kugellager0023 148
208Distanzbuchse3576 406
209Mitnehmer3576 407
210Zahnriemenscheibe3568 511
213Distanzbuchse3586 501
214Ausgleichsscheibe3586 110
215Schraube Tuf-Lok M6x140010 892
252Laufrad 0 200 mm6340 051
***Kugellager, Kunststoff ( / Rad)4960 516
253Spiralschraube0010 893
255Deckel ø 200 mm6450 530
301Achse vorne3568 063
411Isolierlasche3568 111
***Gebrauchsanweisung0054 048
***Fangkorb TK-UV4665 000
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
4Handrad3568 011
8Schelle4557 208
9PT-Schraube0012 625
10Gewindestift mit Stoppmutter3586 016
14Schraube0012 890
27Leitblech3585 121
28WOLF-Garten Marke0051 145
51Heckklappe3568 325
52Rundstab3568 208
53Schenkelfeder3585 115
54Sicherheitsetikett / Pictogramm3585 223
55Schraube0015 652
101Abdeckhaube3585 048
110Motorkonsole3568 211
151Motor (Hanning)1103 053
155Zahnriemen0039 004
165Verbindungskabel4305 013
166Kondensator 20 mF1133 040
212Schraube0010 930
256Saugschlauch kpl.3585 061
257Deckel3585 312
302Achse hinten3568 065
303Verbindungsstange3568 131
305Verbindungsstange3568 130
352Buchse3568 107

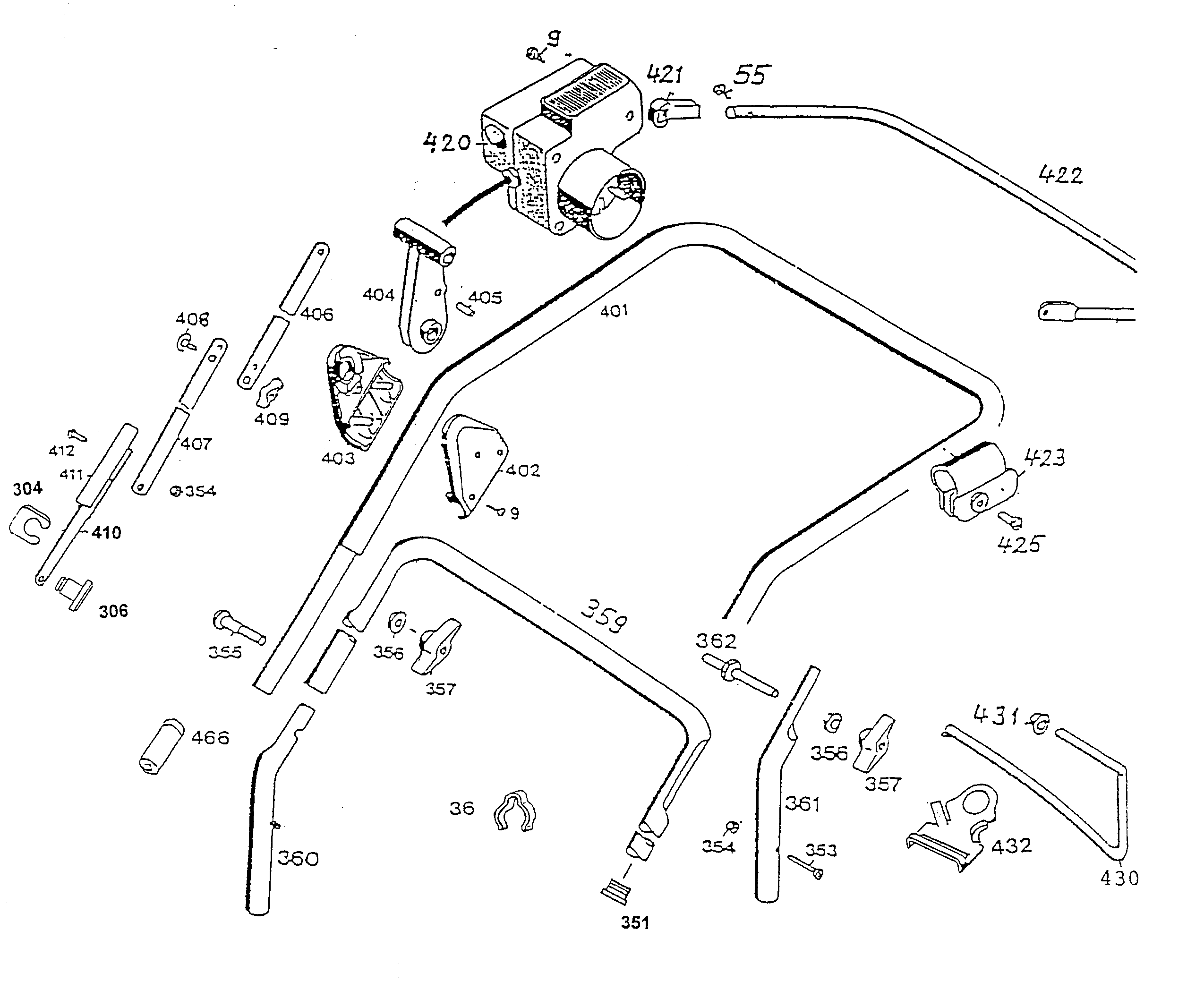

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
36Kabelschelle4950 307
304SL-Sicherung0020 981
306Bundbolzen3568 524
351Lamellenstopfen3568 101
353Linsenschraube M 5x400012 867
3546kt.-Mutter0016 310
355Schraube0013 525
356Hohlscheibe0017 275
357Flügelmutter (2x)0016 718
359Griffunterteil3585 123
360Rohrstück rechts3585 127
361Rohrstück links3585 125
362Bolzen3568 520
401Griffoberteil3585 023
402Stellgehäuse, links3632 102
403Stellgehäuse, rechts3632 103
404Stellhebel3568 104
405Rastbolzen3568 213
406Zugstange oben3568 018
407Zugstange3568 132
408Flachrundschraube M 6x160013 640
409Flügelmutter M63568 308
410Zugstange, unten3568 047
412Linsenschraube M 5x120012 864
420Schalter kpl.4906 051
420Schalter kpl. für CH4906 053
421Lager4940 105
422Schaltbügel4940 107
423Schelle4935 105
425PT-Schraube0012 625
430Bügel4940 100
431Hutclip3575 503
432Zugentlastung4936 323
466Verschlußkappe6340 125
