Ersatzteillisten für Wolf Trimmer RQ 745 (Serie B) (7122002-1996-2)


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3


Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Schutzschirm7122 013
2Motorgehäuse rechts7122 320
3Motorgehäuse links7122 321
28Messer7110 400
33Gelenk rechts7122 323
34Gelenk links7122 324
35Rasthebel7122 310
38Feder4740 207
39Messerhalter7122 308
40Bügelhalter7122 313
42Schutzbügel7122 110
****Sicherheitsetikett/Pictogramm0051 226
****Gebrauchsanweisung0054 034

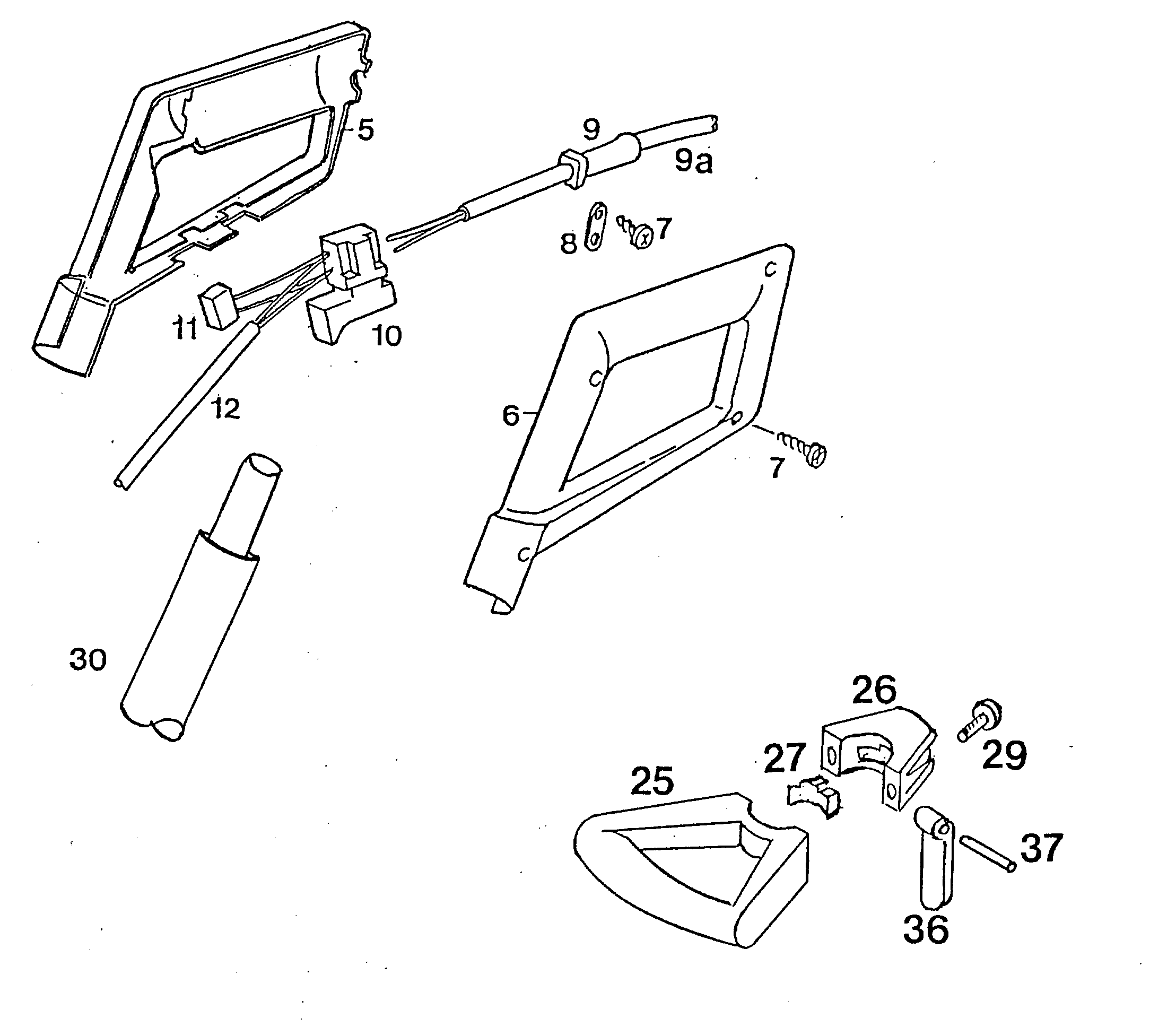

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
5Griffschale rechts7118 312
6Griffschale links7120 333
7PT-Schraube0012 625
8Schelle4557 208
9Knickschutztülle7110 220
9aNetzkabel 16 M7122 214
10Schalter7120 204
11Entstörkondensator7120 135
12Verbindungskabel7122 206
25Mittelgriff7119 035
26Exzenterschelle kpl. mit Bild 27,36,377119 037
****Mittelgriff kpl.7119 034
27Druckstück7119 112
29Schraube M5x160012 865
30Stielrohr7119 033
36Exzenterhebel7119 113
37Knebelkerbstift0018 647
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
13Motor kpl. mit Bild Nr. 157122 016
13Motor kpl.1144 005
14Spritzwassertopf7120 305
15Spulengehäuse7122 500
17Fadenschutz7122 201
18Feder4191 206
19Rastbuchse7122 316
20Kugel0026 502
21Kugelführung7120 502
22Fadenspule RQ-F57120 080
23Spulendeckel7120 501
24Spritzwasserring7122 309
45Motorträger7115 305
46Schraube0012 854
