> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 1232 PowerShift > 630/38591 > 99000001 > Motor Tecumseh Modell OHSK120-223619A (Modell 38591)

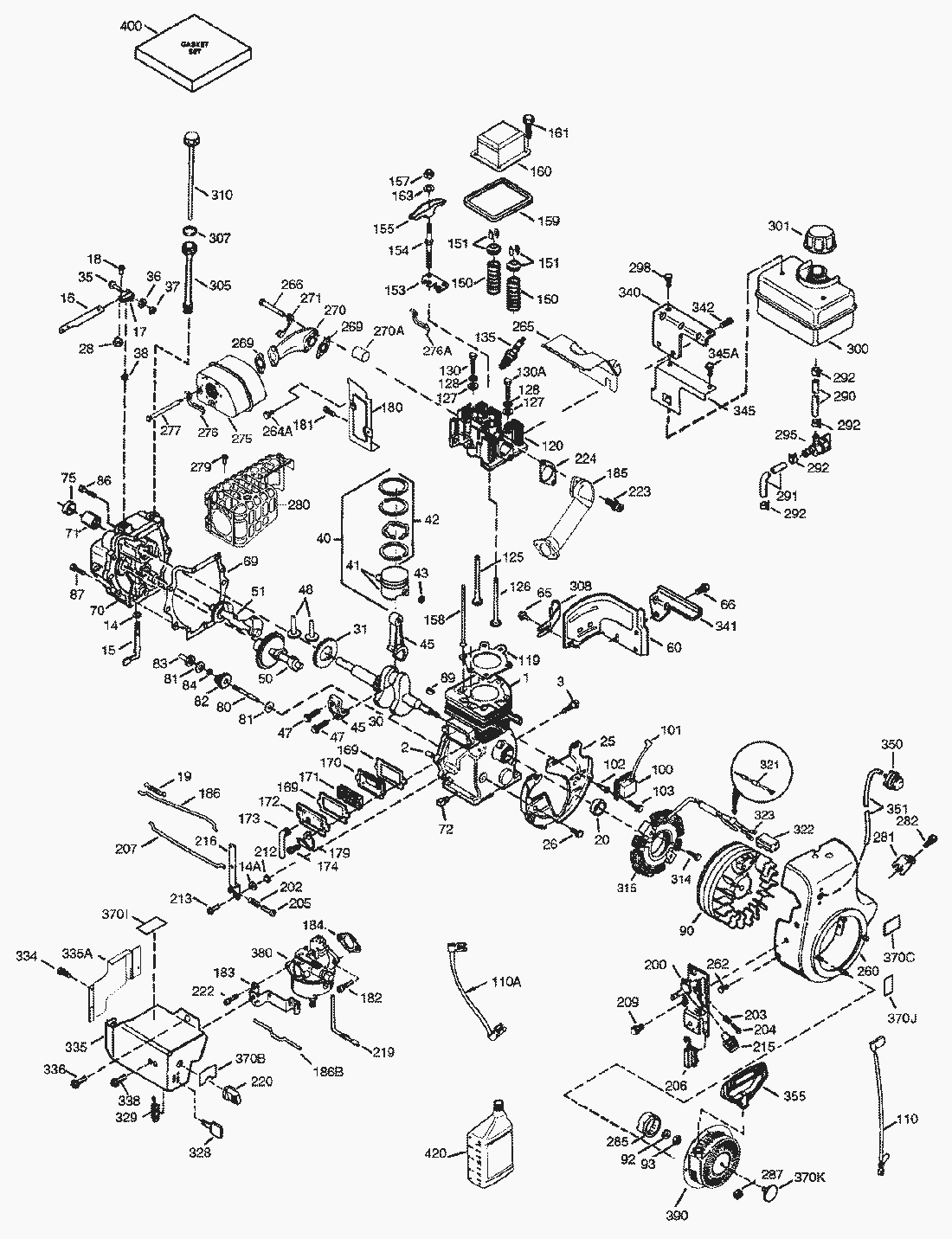

Ersatzteillisten für Toro Roth / TORO Motor Tecumseh Modell OHSK120-223619A (Modell 38591)

Pos.	Bezeichnung	Ersatzteilnummer
1	Cylinder (Incl. Ref.	37083
2	Haltedorn	27652
3	Schraube	650820
14	Washer, Flat	28277
14	Washer	28558
15	Reglerstange	35685
16	Reglerhebel	35686
17	Clamp, Governor Lever	29916
18	Screw	651028
19	Reglerfeder	35688
20	Simmerring	35319
25	Blower Housing Baffle	36460
26	Schraube	650561
28	Locknut, Hex	30322
30	Kurbelwelle	36706
31	Gear-Counterbalance	35327
35	Schraube	29826
36	Lockwasher, E.T.	29918
37	Mutter	29216
38	Ring, Retaining	29642
40	Piston, Pin & Ring Set (Std.)	35776A
41	Piston & Pin Ass y (Std.)(Incl. Ref.	35773A
42	Kolbenring-Satz	35779
43	Retaining Ring, Piston Pin	35772
45	Pleuel s	36898
47	Connecting Rod Bolt	651033
48	Lifter-Valve	35313
50	Camshaft	35682A
51	Weight-Counterbalance	35315A
60	Extension-Blower Housing	35316A
65	Schraube	30200
66	Schraube	650561
69	Oelwannendichtung	35683
70	Cover-Cylinder (Incl. Ref.	35684A
71	Bushing, Crankshaft	35377
72	Oelablass-Schraube	27642
75	Simmerring	35319
80	Reglerwelle	35751
81	Washer-Flat	35479
82	Reglerzahnrad	35321
83	Reglerspule	35322
84	Sicherungsring	29193
86	Screw, Hex Washer Hd.	650833
87	Screw, Hex Washer Hd.	650832
89	Keil	32589
90	Flywheel w/Ring Gear OHSK120-222023E Only	611094
92	Washer, Lock	650880
93	Nut, Flywheel	650881
100	Zuendspule s	35135
101	Cover, Spark Plug	610118
102	Solid State Mounting Stud	651024
103	Screw, Sternantrieb T-15	651007
110	Kabel	35187
110	Ground Wire	36874
119	Zylinderkopfdichtung s	36932
120	Zylinderkopf	37084
125	Auslass-Ventil s	36934
126	Einlass-Ventil s	36935
127	Washer, Flat	650691
128	Washer-Belleville	650690
130	&rew-Hex. Flange Hd.	650697A
130	Screw-Sternantrieb	650990
135	Zuendkerze s	34645
150	Spring-Valve	33507
151	Keeper-Valve Spring	33508
153	Push Rod Guide	35949
154	Rocker Arm Stud	650945
155	Rocker Arm	35950
157	Lock Nut	650947
158	Rod-Push	35466
159	Ventildeckeldicht. S	35952
160	Rocker Arm Housing	35953A
161	Schraube	30063
163	Washer	650890
169	Gasket-Breather	27896A
170	Ventildeckeleinsatz	28423
171	Filter	28424
172	Entluefterdeckel	28425
173	Entlueftungsschlauch	35350
174	Schraube	650128
179	Clip-Retaining	30593
180	Blower Housing Extension	35954
181	Schraube	30200
182	Screw-Hex. Hd.	650517
183	Bracket-Choke	34583A
184	Dichtung	33263
185	Intake Pipe	37085
186	Reglergestaenge	35691
186	Feder	36653
200	Vergasergrundplatte	35702
202	Feder	36482
203	Druckfeder	31342
204	Screw	651029
205	Screw	651019
206	Kurzschlusschalter	610973
207	Gasgestaenge	35692
209	Screw, Hex Washer Hd. Thread Cutting	650821
212	Bushing	30773A
213	Screw	650930
215	Knopf	35440
216	Hebel	35679
219	Startergestaenge	35689
220	Knopf	35438
222	Schraube	28820
223	Screw	650971
224	Gasket-Pipe	33515A
260	Housing-Blower	35694
262	Screw, Phil. Hex Hd.	29747B
264	Screw, Hex Washer Spinlock Hd., Thread Forming	650738
265	Cylinder Head Cover	37086
266	Schraube	650876
269	Auspuffdichtung	35762
270	Exhaust Manifold (Model 38590 Only)	35870
270	Exhaust Port Liner	35829A
271	Plate-Locking	35293
275	Auspuff	37264
276	Sicherungsblech	35348
276	Platte	31588
277	Schraube	650877
279	Screw (Model 38591 Only)	651011
280	Schutzblech	37265
281	Cover, Starter Bubble	33013
282	Schraube	650760
285	Starter Cup	35985B
287	Nut & Lockwasher	29752
290	Leitung	29774
291	Line-Fuel	30962
292	Klemme F.Benzinl.	26460
295	Anschluss	35857
298	Schraube s	650665
300	Fuel Tank (Incl. 292 & 301)	37290
301	Tankdeckel	36246
305	Rohr F. Oelmes.-Stab	35574
307	O.Ring	35499
308	Klammer	35539
310	Oelmes-Stab	35700
314	Screw-Hex. Hd.	650873
315	Coil-Alternator OHSK120-222023E Only (Incl. Ref.	611104
321	Diode	611161
322	Body-Connector	611142
323	Kurzschlus-Schalter	611118
328	Zuendschluessel (e-Start)	35062
329	Kurzschlusschalter	610973
334	Schraube	650257
335	Cover-Carburetor	35698
335	Carburetor Cover	37087
336	Schraube	650765
338	Screw, Hex Washer Hd. Thread Cutting	650821
340	Bracket-Fuel Tank	35696
341	Bracket-Fuel Tank	35697
342	Screw	792028
345	Baffle-Heat	35699
345	Schraube	650876
350	PrimerAsm.	570682A
351	Line-Primer	32180C
355	Startergriff	590574
370	Control Decal	36253
370	Primer Decal	36501
370	Warning Decal	37119
370	Throttle Decal	35703
370	Starter Decal	36695
380	Vergaser s	640105
390	Ruecklaufstarter	590749
400	Gasket Set	36947A
420	Oel Fuer Schneefr.Sae5w30	730226

Gebrauchsanweisungen

Pos.	Bezeichnung	Ersatzteilnummer
	Piston & Pin Ass y (.010)(Incl. Ref.	35774A
	Exhaust Valve (1/32)	36936
	Ring Set, Piston (.010 oversize)	35780
	Intake Valve (1/32)	36937
	Piston-Pin & Ring Set (.020 OS) 40 23 633A0016 1 38591 Piston-Pin & Ring Set (.020 OS)	37778A
	Ring Set, Piston (.020 oversize)	35781
	Piston & Pin Asm. (.020)(Incl. Ref.	35775A
	Piston, Pin & Ring Set (.010)	35777A
