> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 1232 PowerShift > 630/38591 > 79000001 > Motor OHSK 120-222023F und OHSK 120-222024F (Fortsetzung)

Ersatzteillisten für Toro Roth / TORO Motor OHSK 120-222023F und OHSK 120-222024F (Fortsetzung)


Ersatzteilliste 1
Ersatzteilliste 2


Pos.BezeichnungErsatzteilnummer
Cylinder (Incl. Ref.35677A
Piston & Pin Assembly .020 oversize (Incl. ref.35775
Piston & Pin Assembly .010 oversize (Incl. ref.35774
Cover-Cylinder (Incl. Ref.35684A

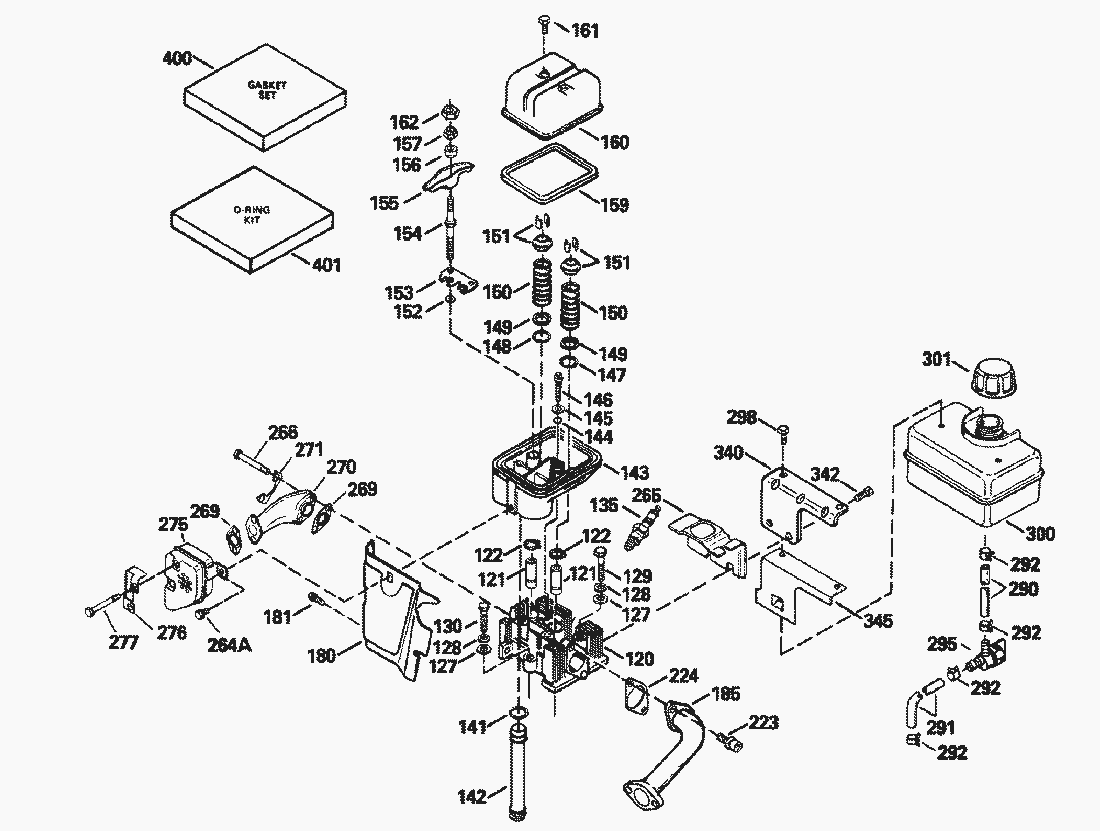

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
298Schraube s650665
300Fuel Tank Assy. (Incl. Ref.34156A
301Tankdeckel36246
340Bracket-Fuel Tank35696
342Screw792028
345Baffle-Heat35699
400Set-Gasket35331B
401O-Ringsatz35332

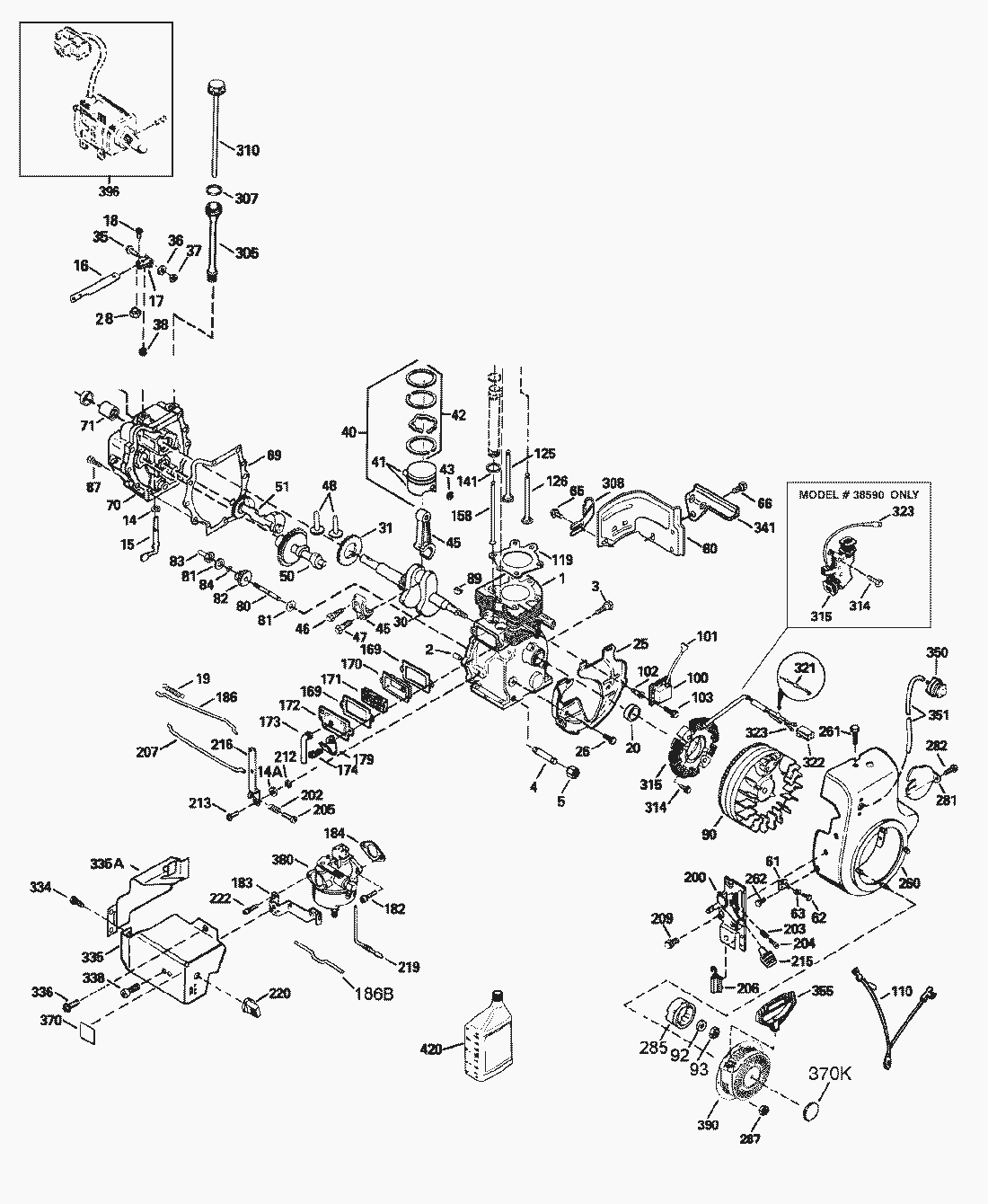

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
2Haltedorn27652
3Schraube650820
5Verschlusskappe s30969
14Washer, Flat28277
14Washer28558
15Reglerstange35685
16Reglerhebel35686
17Clamp, Governor Lever29916
18Screw, Hex Washer Hd.650548
19Reglerfeder35688
20Simmerring35319
25Blower Housing Baffle36460
26Schraube650561
28Locknut, Hex30322
30Kurbelwelle36706
31Gear-Counterbalance35327
35Schraube29826
36Lockwasher, E.T.29918
37Mutter29216
38Ring, Retaining29642
40Piston, Pin & Ring Assy. Std.(Includes ref.35776
40Piston, Pin & Ring Assy. .010 oversize(Includes ref.35777
40Piston, Pin & Ring Assy. .020 oversize(Includes ref.35778
41Kolben35773
42Kolbenring-Satz35779
42Ring Set, Piston (.010 oversize)35780
42Ring Set, Piston (.020 oversize)35781
43Retaining Ring, Piston Pin35772
45Pleuel35681
46Bolt-Connecting Rod650908
47Screw, Connecting Rod650882
48Lifter-Valve35313
50Camshaft35682A
51Weight-Counterbalance35315A
60Extension-Blower Housing35316A
61Bracket, Grommet Mounting34126
62Schraube650760
63Grommet, Plastic28545
65Schraube650128
66Schraube650561
69Oelwannendichtung35683
71Bushing, Crankshaft35377
75Simmerring35319
80Reglerwelle35751
81Washer-Flat35479
82Reglerzahnrad35321
83Reglerspule35322
84Sicherungsring29193
86Screw, Hex Washer Hd.650833
87Screw, Hex Washer Hd.650832
89Keil32589
90Flywheel w/Ring Gear OHSK120-222023E Only611094
90Schwungrad611093
92Washer, Lock650880
93Nut, Flywheel650881
100Zuendspule s35135
101Cover, Spark Plug610118
102Stehbolzen650872
103Screw, Sternantrieb T-15651007
110Wire, Ground35253
119Gasket-Cylinder Head35306A
125Auslass-Ventil35308
125Valve-Exhaust (1/32 O.S.) 73 _9300012 1 38591 Valve-Exhaust (1/32 O.S.)35433
126Einlassventil35309
126Valve-Intake (1/32 O.S.) 75 _9300012 1 38591 Valve-Intake (1/32 O.S.)35432
158Rod-Push35466
169Gasket-Breather27896A
170Ventildeckeleinsatz28423
171Filter28424
172Entluefterdeckel28425
173Entlueftungsschlauch35350
174Schraube650128
179Clip-Retaining30593
182Screw-Hex. Hd.650517
183Bracket-Choke34583A
184Dichtung33263
186Reglergestaenge35691
186Feder36653
200Vergasergrundplatte35702
202Feder36482
203Druckfeder31342
204Screw, Fil. Hd.650549
205Screw650777
206Kurzschlusschalter610973
207Gasgestaenge35692
209Screw, Hex Washer Hd. Thread Cutting650821
212Bushing30773A
213Screw650930
215Knopf35440
216Hebel35679
219Startergestaenge35689
220Knopf35438
222Schraube28820
260Housing-Blower35694
261Schraube30063
262Screw, Phil. Hex Hd.29747B
281Cover, Starter Bubble33013
282Schraube650760
285Starter Cup35985B
287Nut & Lockwasher29752
305Rohr F. Oelmes.-Stab35574
307O.Ring35499
308Klammer35539
310Oelmes-Stab35700
314Screw-Hex. Hd.650873
