Ersatzteillisten für Toro Roth / TORO Motor (B&S Modell 122702-0182-01)
Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3
Ersatzteilliste 4
Ersatzteilliste 5
Ersatzteilliste 6
Ersatzteilliste 7
Ersatzteilliste 8
Pos.
Bezeichnung
Ersatzteilnummer
Piston Assy.-.020 O.S. 21 _8530010 1 20900 Piston Assy.-.020 O.S.
493386
Rope-Rewind Starter (Cut To 88-5/8) 58 81 _8530012 1 20900 Rope-Rewind Starter (Cut To 88-5/8)
280399
Piston Assy.-.030 O.S. 22 _8530010 1 20900 Piston Assy.-.030 O.S.
493387
Ring Set-.030 O.S. Piston 26 _8530010 1 20900 Ring Set-.030 O.S. Piston
493390
Pos.
Bezeichnung
Ersatzteilnummer
1
Zylinder
493260
2
Bushing-Cylinder Note: Requires Special Tools for Installation.
93708
3
Seal-Oil
393862
5
Head-Cylinder
213861
7
Gasket-Cylinder Hd.
272200
8
Breather-Valve Chamber
399717
9
Gasket-Valve Cover
271904
9
Dichtung
272238
10
Screw-Breather Mounting Sem
94222
11
Tube-Breather
231685
13
Screw-Cylinder Hd.
94547
52
Gasket-Intake Elbow
272199
54
Screw-Intake Elbow Mtg.
94526
284
Screw-Hex Head
94511
307
Screw-Hex Head
94515
337
Zuendkerze
802592
383
Wrench-Spark Plug
89838
523
Cap with Dipstick-Oil Filler
493950
524
Seal-Filler Tube
280393
525
Tube-Oil Filler
493952
572
Baffle-Cylinder
224328
625
Tube-Fuel Intake
492717
635
Elbow-Spark Plug
66538
842
O.RING17X2,5 B&S
280966
847
Oil Fill Tube and Dipstick Assy.
493459
869
Seat-Intake Valve (Standard)
213512
870
Seat-Exhaust Valve (Standard)
213513
871
Buechse
262001
1019
Label Kit
494256

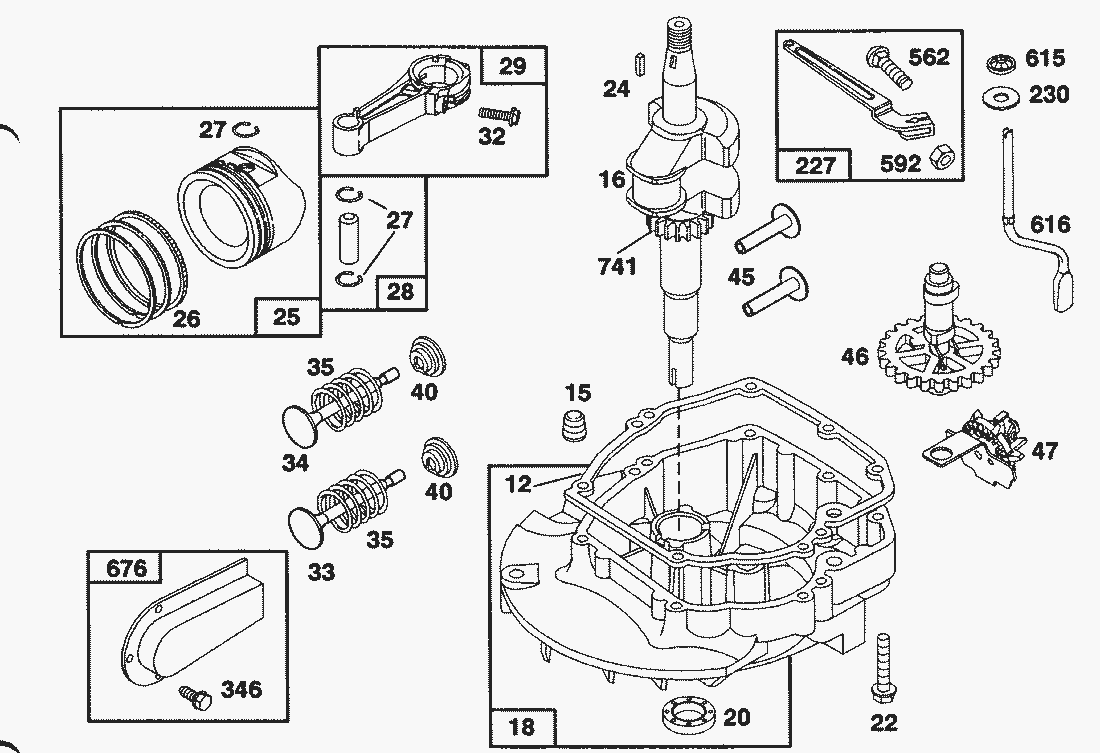

Pos.
Bezeichnung
Ersatzteilnummer
12
Gasket-Crankcase
272198
15
Plug-Hex. Socket
93418
16
Crankshaft Note: Order 94388 For Timing Gear Key.
494547
18
Oelwanne
493279
20
Seal-Oil
399781
22
Screw-Sump Mtg. Sem
94220
24
Key-Flywheel
222698
25
Kolben Mit Ringen
493262
Kolben Mit Ringen 010
493385
26
Kolbenringe
493261
Kolbenringe 010
493388
Kolbenringe
493389
27
Kolbenbolzensicherung
26026
28
Kolbenbolzen
298909
29
Pleuel
490566
32
Screw-Connecting Rod
94405
33
Valve-Exhaust
262651
34
Valve-Intake
262652
35
Ventilfeder
262224
40
Ventilteller
93312
45
Tappet-Valve
262204
46
Nockenwelle
492828
47
Oil Slinger Gear and Brkt.
493737
227
Lever Assembly-Governor
492349
230
Washer-Governor Crank
67072
346
Schraube
93705
562
Bolzen
92613
592
Mutter
231082
615
Pushnut (Governor Crank)
94474
616
Crank-Governor
262578
676
Deflector-Muffler
224438
741
Zahnrad
262598
Pos.
Bezeichnung
Ersatzteilnummer
98
Screw Assy.-Speed Adj.
493280
163
Dichtung (10) top
272296
188
Screw-Hex. Head
94644
201
Link-Governor
262579
209
Feder
262661
529
Grommet-Breather
280943
618
Spring-Choke Return
262749
620
Vergaserhalter
493894
621
Switch-Stop
396847
670
Scheibe F. Vergaser
493823
966
Grundplatte
492363
967
LUFTFILTER 133X114X19
491588
968
Cover-Air Cleaner
280937
969
Screw-Cover Mtg.
94120
971
Schraube
94269
971
Screw-Backplate to Carburetor
94121
Pos.
Bezeichnung
Ersatzteilnummer
95
Schraube
94098
98
Schraube
398185
104
Pin-Float Hinge
231371
108
Valve-Choke
223471
116
117
118
Duese
493765
124
Schraube
94525
125
Vergaser
494216
127
130
Drosselklappen
223470
131
Welle
493267
133
SCHWIMMER
398187
134
Nadelventil
398188
137
141
Welle
494218
617
Seal-Fuel Intake Tube
270344
634
955
Schraube
493763
975
Schwimmerkappe Kpl.
493640

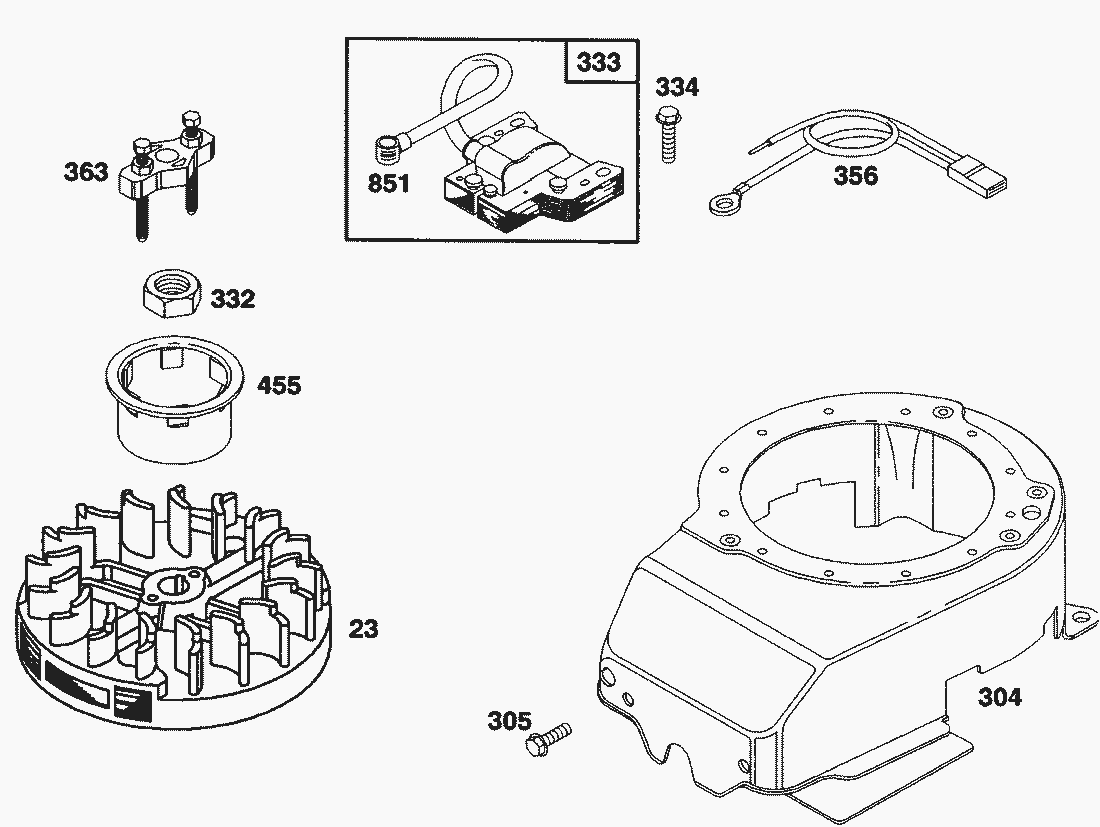

Pos.
Bezeichnung
Ersatzteilnummer
23
Flywheel-Magneto
492177
304
Lueftergehaeuse
493294
305
Screw-Hex Head Sem
94513
332
Nut-Flywheel
92284
333
Armature-Magneto
802574
334
Screw, Breaker Arm Mtg. Sem
93381
356
Massekabel
398808
363
Schwungradabzieher
19069
455
Starterglocke
224250
851
Terminal-Ignition Cable
221798
Pos.
Bezeichnung
Ersatzteilnummer
55
Startergehaeuse
492831
56
Pulley-Rewind Starter
492832
57
Spring-Rewind Starter
262594
60
Startergriff top
393152
69
Scheibe
280973
69
Scheibe
224322
456
Retainer-Rewind-Starter
224321
459
Starterklinke Mit Feder
492833
461
Pin-Starter
262626
515
Spring-Pawl
262556
515
Feder
262625
608
Starter Assy.-Rewind
493295
1016
Deckel
224278
Pos.
Bezeichnung
Ersatzteilnummer
81
Lock-Muffler Screw
223664
187
Hose-Fuel (Cut To Suit)
492790
188
Screw-Tank Mounting (Includes Washer)
398540
265
Clamp, Casing
221535
267
Screw-Clamp Mtg.
94204
300
Muffler-Exhaust
490547
346
Screw-Hex. Head
94602
601
Schlauchklemme (10)
93807
613
Screw-Muffler Mtg.
94231
670
Spacer-Fuel Tank
280512
832
Auspuffschutzgitter
494224
949
Guard-Finger
281136
957
TANKVERSCHL. 546
397974
972
Tank Assembly-Fuel
494528

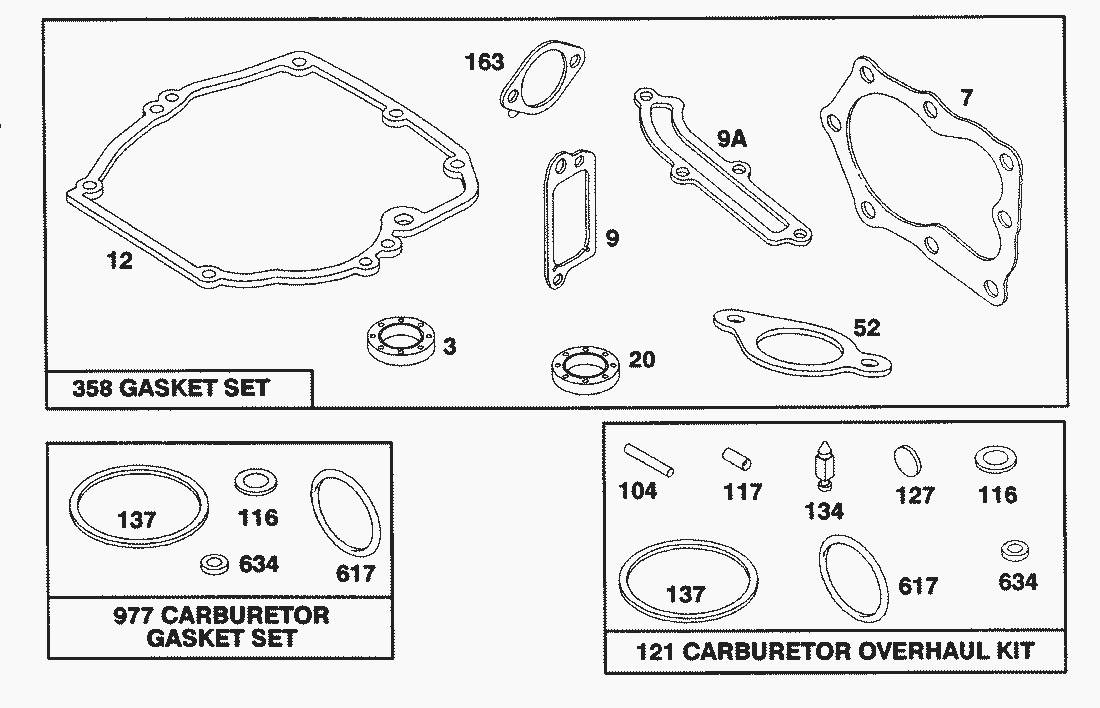

Pos.
Bezeichnung
Ersatzteilnummer
121
Carburetor Overhaul Kit
493762
358
Gasket Set
493263
977
Gasket Set-Carburetor
490937
