Primo 546 R / S / RS / RO / SM / ZR / HR / HRM
>
ET 10/2002 Druck 9 546 710
>

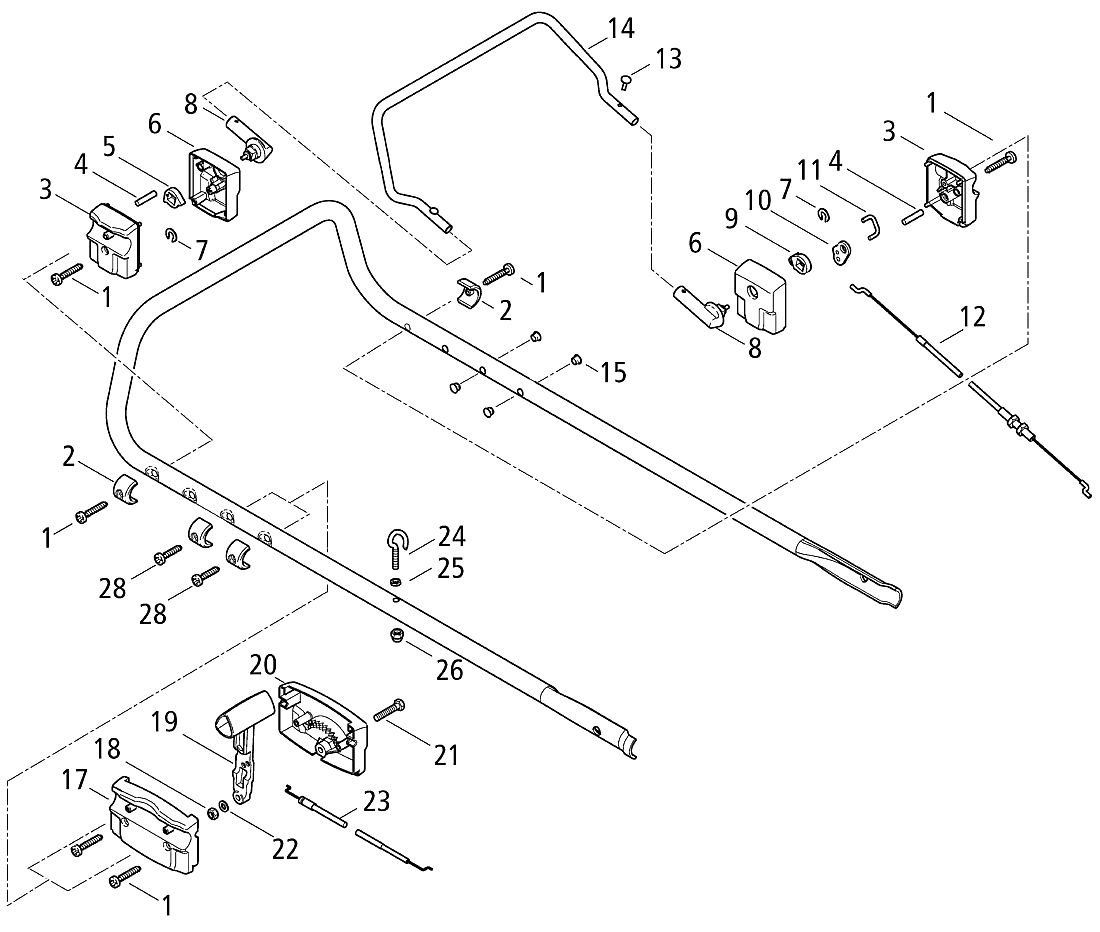

Bedienteile 546/R/HR/RS/SM
Ersatzteillisten für Solo Rasenmäher Bedienteile 546/R/HR/RS/SM
Pos.
Bezeichnung
Ersatzteilnummer
1
Li.Shr.4x35 KTKX T25
0018358
2
Halbschelle
5074110
3
Schaltgehäuse-aussen
5074958
4
Zylinderstift 6m6x28 DIN 7
0040197
5
Klemmmstück
5074127
6
Schaltgehäuse-innen
5074959
7
Sicherungsscheibe
0055104
8
Bügel-Aufnahme
5800491
9
Schalthebel
5074126
10
Schalthebel 2
5074122
11
Verbindungsstange
5036406
12
Bowdenzug Motorbremse
3800350
13
Abdeckklammer
0044286
14
Schaltbügel Motorbremse
5035111
15
Stopfen 8,5x7,25x1 mm
5074440
17
Gehäuse aussen
5074956
18
Sechskantmutter M6
0020122
19
Hebel
5074950
20
Schaltgehäuse innen bedruckt Choke
5800478
21
Sechskantschraube M6 x 30 mm
0012171
22
Scheibe 6,2x12x0,6 2093 TE
0072111
23
Bowdenzug Gas
3800359
23
Bowdenzug- Gas
3800358
23
Bowdenzug- Gas
3800356
24
Schraube M6 x 59 mm Öse 12
5031980
25
Sechskantmutter M6
0020116
26
Hutmutter M6
0024110
28
Li.Shr.4x30 KTKX T25
0018376
