Zurück zu
>
Roth / TORO
>
Handgeräte
>
Schneefräsen
>
einstufig
>
S 620
>
609/38162
>
6000001
>
unterer Hauptrahmen

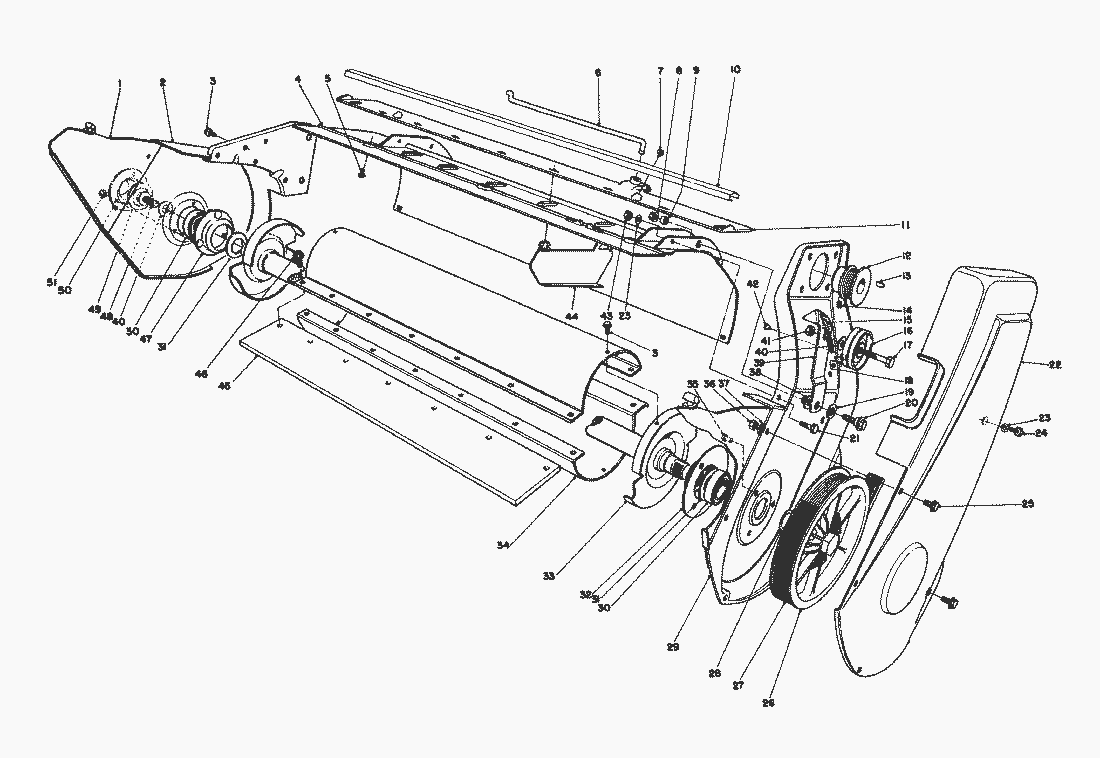

Ersatzteillisten für Toro Roth / TORO unterer Hauptrahmen
Pos.
Bezeichnung
Ersatzteilnummer
1
Platte
52-7080
2
Side Plate-Right
52-9100
3
Schraube
32144-4
4
Gehaeuse
52-7170
5
Schraube
32144-34
6
Linkage-Vane Adjustment
52-7090
7
Schraube
32104-77
8
Mutter
32128-25
9
Spacer
51-2950
10
Moulding-Warning
42-1650
11
Vane Mount
41-8480
12
Engine Pulley
25-6400
13
Keil
3257-3
14
Imbusschraube
3245-38
15
Feder
26-9730
16
Spannrolle
25-5880
17
Schraube
323-9
18
Mutter
3290-225
19
Scheibe
25-5640
20
Bolzen
27-0410
21
SCHRAUBE
321-3
22
Drive Cover
52-7110
23
scheibe
3256-22
24
Screw-Cap Hex. Hd.
3235-20
25
Schraube
32105-2
26
Riemenscheibe
49-1530
27
Flachriemen
25-6430
28
Scheibe
26-0970
29
Side Plate Left
33-2130
30
Kugellager
38-7820
31
Scheibe
52-7280
32
Lagerschale
38-8620
33
Drive Shaft 8 End Cap
52-9120
34
Paddelsegment
23-3190
35
Rivet
3292-8
36
Mutter
3296-2
37
Scheibe
3256-61
38
Scheibe
5-4460
39
Riemenspanner
26-8990
40
Scheibe
3256-24
41
Mutter
3296-39
42
Eyelet
29-7430
43
Mutter
32152-4
44
Leitblatt
52-7060
45
Rotorblatt
23-3730
46
Screw
37-0370
47
Lagerdeckel
52-9110
48
Screw-Cap Hex Flange
3234-25
49
Washer-Rubber
52-7270
50
Retainer-Bearing
52-7290
51
Nut-Cap
32111-14
