Ersatzteillisten für Toro Roth / TORO Teileliste

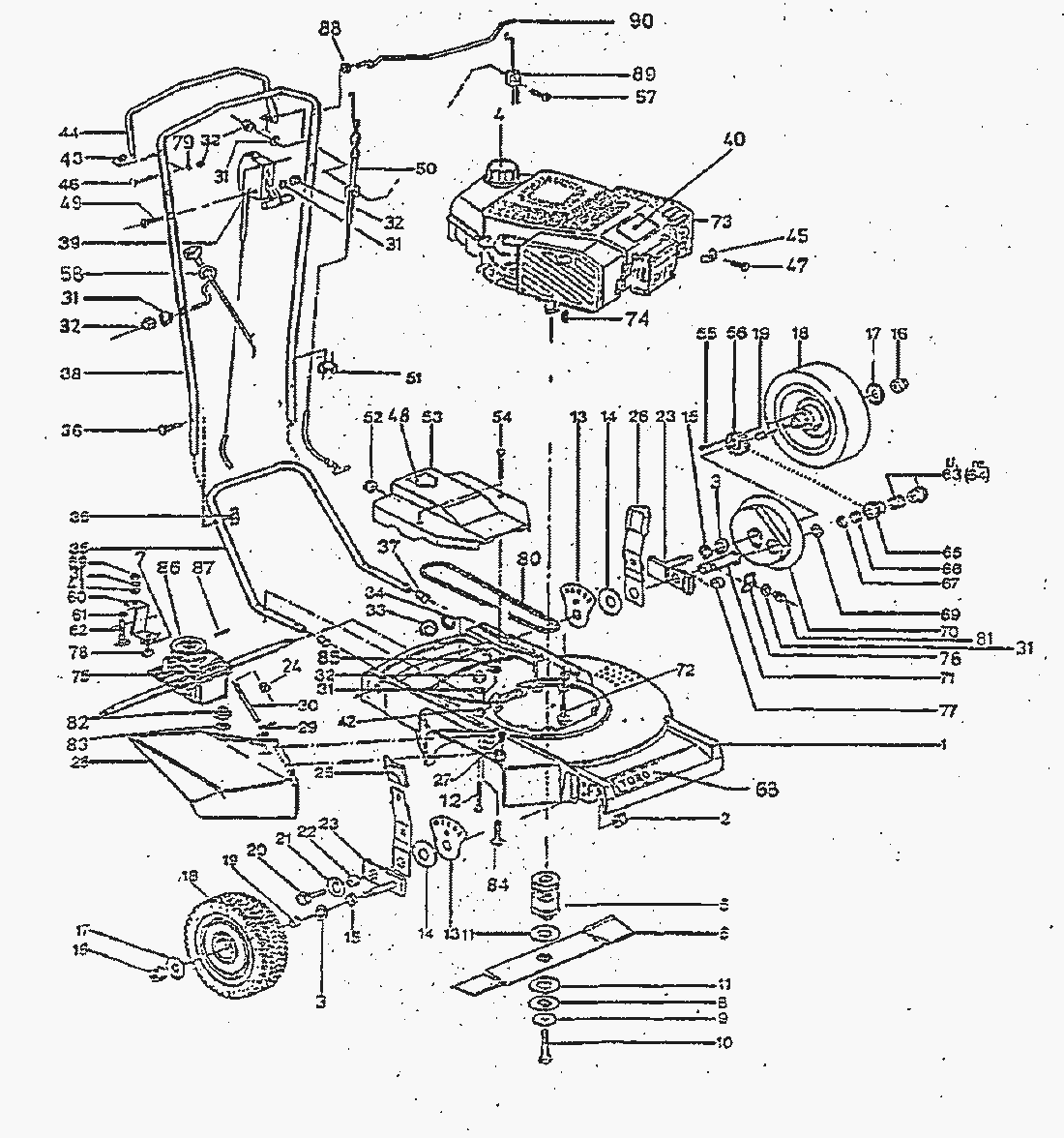

Pos.	Bezeichnung	Ersatzteilnummer
1	MAEHERGEHAEUSE	17663
2	STOPMUTTER	10988
3	Wellenscheibe	18868
4	TANKDECKEL	18121
5	MESSERNABE M. RIEMENSCH.	18936
6	MESSER	17647
7	ZAHNSCHEIBE	10774
8	DRUCKSCHEIBE	13001
9	SPANNSCHEIBE	14558
10	MESSERSCHRAUBE	17778
11	REIBSCHEIBE	07189
12	SCHRAUBE	17754
13	KULISSENBLECH	17661
14	TELLERFEDER	17708
15	ABDECKSCHEIBE	03951
16	STOPMUTTER	10988
17	SCHEIBE	13853
18	PROFIRAD, UMBAUKIT	17732
19	Gleitlager	07542
20	SCHRAUBE	18506
21	SCHEIBE	13896
22	BUECHSE	17735
23	RADLASCHE	18786
24	ABDECKKAPPE	20148
25	GRIFFKNOPF	17646
26	STELLHEBEL KOMPL.	18832
27	SCHRAUBE	18404
28	GRASLEITSTUECK SCHWARZ	19812
29	SCHENKELFEDER	17671
30	LAGERBOLZEN	19953
31	SCHEIBE	07674
32	HUTMUTTER	13891
33	FLACHMUTTER	17981
34	SCHEIBE	13568
35	SCHIEBESTANGE-UNTERTEIL	17921
36	* HOLMVERSCHRAUBUNG KPL.	13474
37	KUNSTSTOFF-STOPFEN	17900
38	SCHIEBESTANGE	19060
39	MOTORBEDIENUNGSHEBEL KPL.	19140
40	KLEBESCHILD TORO-LOGO	18989
41	BUNDLAGER	14081
42	BLECHMUTTER	17752
43	BUNDLAGER	18127
44	SCHALTBUEGEL	19061
45	BOWDENZUGKLEMME	17004
46	KOPFSCHRAUBE	12836
47	SCHRAUBE	17005
48	HINWEISSCHILD	19884
49	SCHRAUBE	12912
50	ANTIEBSBOWDENZUG	19137
51	KLETTBAND	19533
52	TUELLE	10775
53	ABDECKUNG	17922
54	SCHRAUBE	17703
55	SPEZIALSCHRAUBE	13072
56	ZAHNRAD	18105
57	SCHRAUBE	19147
58	SEILFUEHRUNG	18960
59	SICHERUNGSMUTTER	10365
60	HALTEWINKEL	17653
61	MUTTER	02427
62	SCHRAUBE	17746
63	* FREILAUF KOMPL. LINKS	12619
64	* FREILAUF KOMPL. RECHTS	12620
65	RITZEL	12558
66	TOPFSCHEIBE	13340
67	SICHERUNGSSCHEIBE	03899
68	KLEBESCHILD TORO 434	18182
69	STUETZSCHEIBE	17711
70	ABDECKUNG	12808
71	Tragrohr	19620
72	FORMSCHRAUBE	12371
73	*** keine Bezeichnung vorhanden	19307
74	PASSFEDER	18964
75	GETRIEBE KOMPL. F. PROFI	18468
76	Absicherung	19622
77	LAGERBUECHSE	17710
78	SCHRAUBE	06242
79	SCHEIBE	09709
80	KEILRIEMEN	18469
81	Schmiernippel	19619
82	MUTTER	18450
83	SCHEIBE	06179
84	SCHRAUBE	18589
85	SICHERUNGSMUTTER	01414
86	Riemenscheibe	19351
87	SPANNSTIFT	18209
88	GUMMITUELLE	19235
89	BOWDENZUG-MOTORBREMSE	19136
90	SCHALTBUEGEL	19124

Gebrauchsanweisungen

Pos.	Bezeichnung	Ersatzteilnummer
120	STUETZSTREBE LINKS	17610
121	STUETZSTREBE RECHTS	17611
122	STUETZLAGER	18391
123	BLECHAUSKLEIDUNG	18390
124	FLACHRUNDSCHRAUBE	18591
125	KURVENSCHRAUBE	18590
126	SCHRAUBE	07193
127	SCHRAUBE	07097
128	SCHEIBE	03660
129	SICHERHEITSMUTTER	05338
130	MUTTER	17730
131	ZAHNSCHEIBE	07021
132	STUETZLAGERFLANSCH	18392
133	SICHERUNGSRING	17893
134	BLECHMUTTER	18393
135	SCHRAUBE	18389
136	ANLAGESCHEIBE	11717
137	SCHEIBE	09709
