Motor (Fortsetzung)
Ersatzteillisten für Toro Roth / TORO Motor (Fortsetzung)
Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3
Ersatzteilliste 4
Ersatzteilliste 5

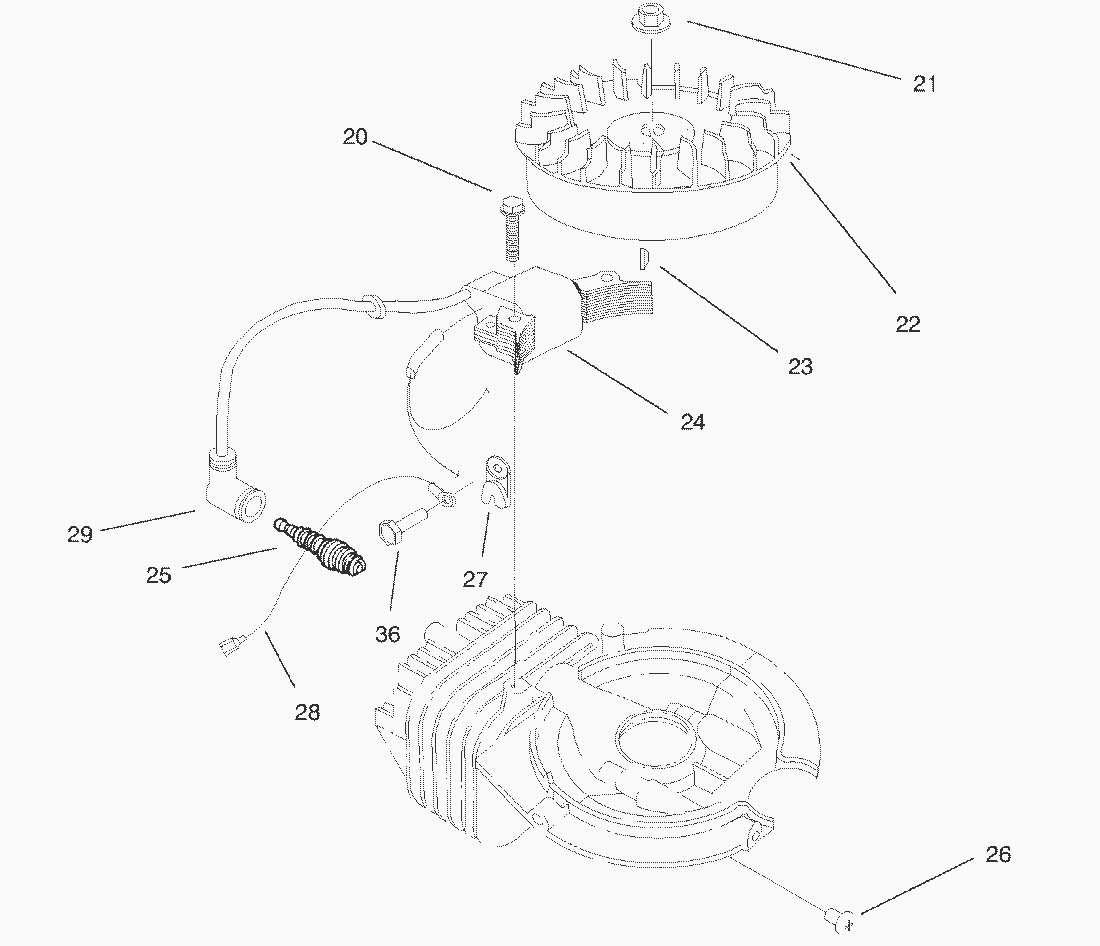

Pos.
Bezeichnung
Ersatzteilnummer
20
Schraube
81-5710
21
MUTTER
81-1330
22
Schwungrad
81-4620
23
KEIL
81-2370
24
Zuendspule
94-8891
25
ZUENDKERZE
50-1170
26
Schraube
81-4660
27
KLEMME
81-1480
28
Wire-Ground
81-2860
29
ZUENDKERZENSTECKER
81-1500
36
SCHRAUBE
53-1340
SCHWUNGRADABZIEHER TORO
41-7650

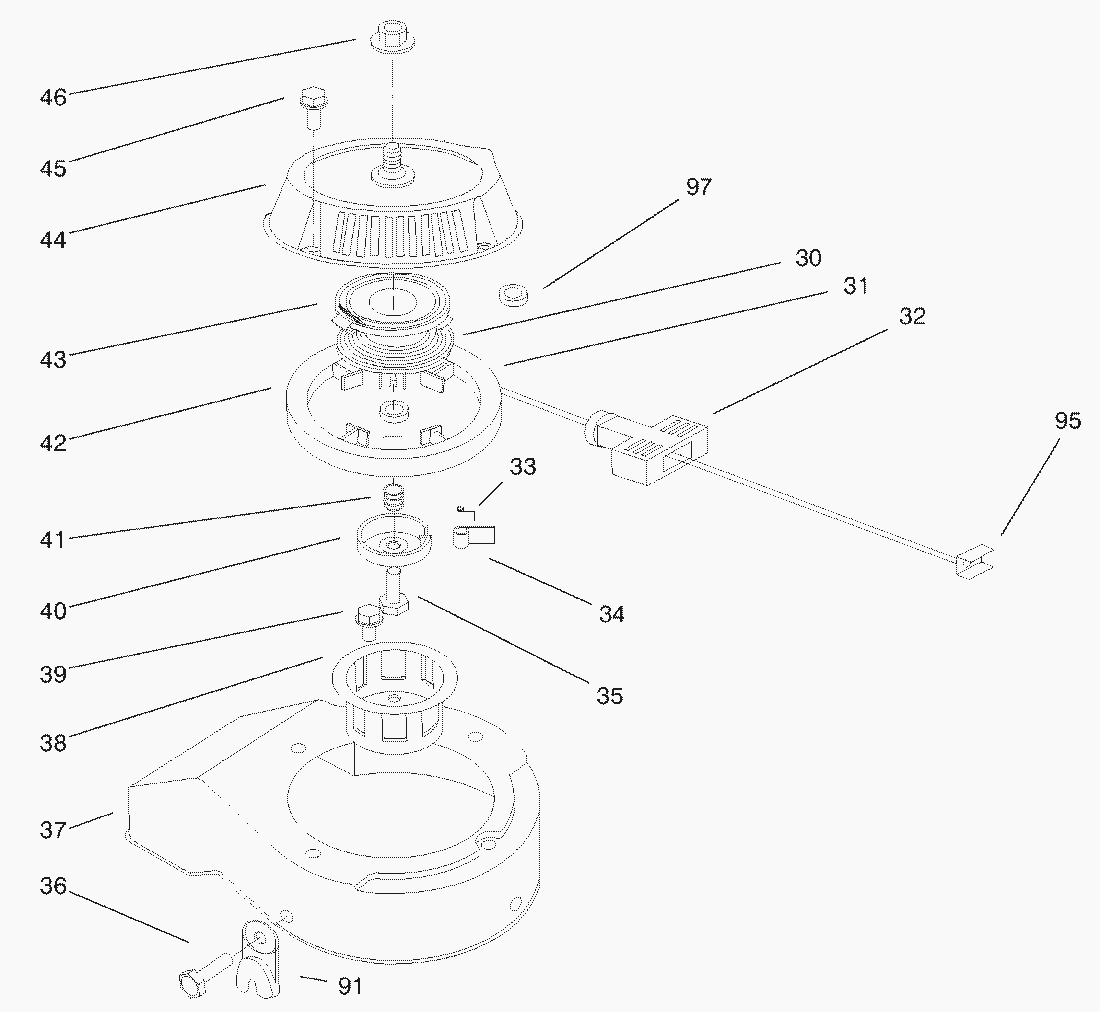

Pos.
Bezeichnung
Ersatzteilnummer
30
STARTERFEDER INCL.HALTER
81-1200
31
Rope
81-2870
32
STARTERGRIFF M.SEILKLEMME
81-1630
33
FEDER
81-1220
34
MITNEHMER
81-1230
35
SCHRAUBE
81-1260
37
Luefterhaube
81-4610
38
STARTERGLOCKE
81-1290
39
Bolt
82-1300
40
MITNEHMERGEHAEUSE
81-1250
41
FEDER
81-1240
42
SEILSCHEIBE
81-1210
43
STARTERFEDER INCL.HALTER
81-1640
44
Startergehaeuse
81-0290
45
Bolt
81-0390
46
Mutter
81-0300
91
Kabelklemme
55-3070
95
STARTERGRIFF M.SEILKLEMME
81-5760
97
Distanzscheibe
55-9620
RUECKLAUFSTARTER KPL.
81-0280
STARTERFEDER INCL.HALTER
81-2300

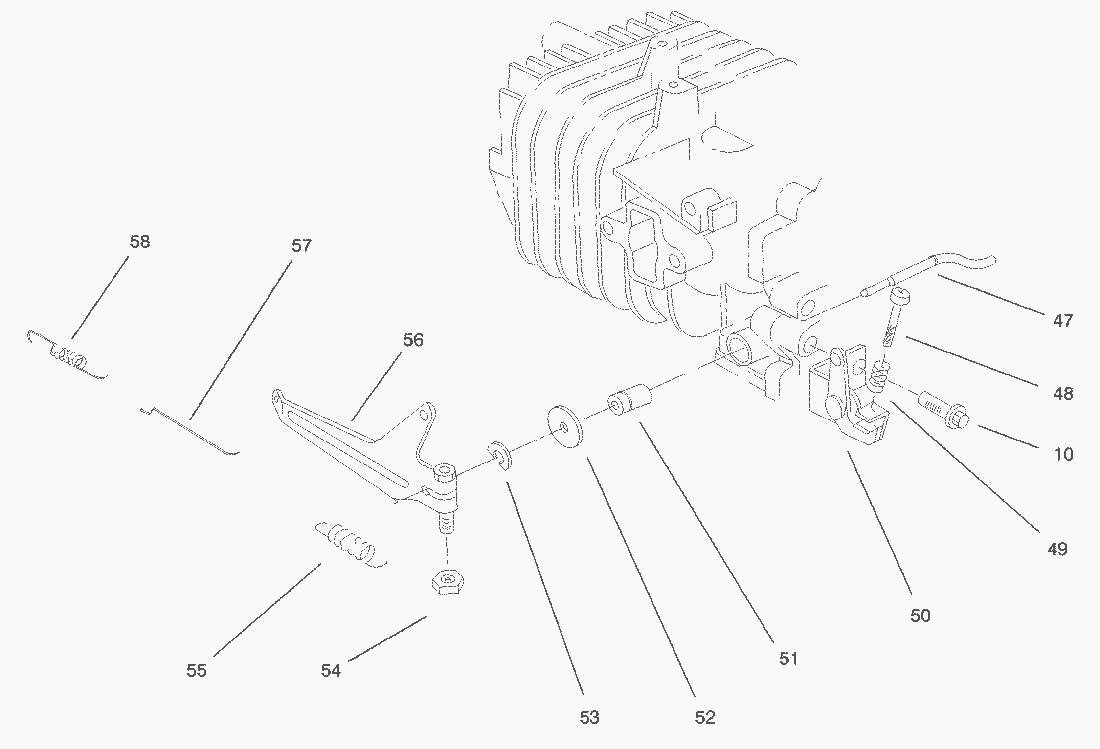

Pos.
Bezeichnung
Ersatzteilnummer
10
SCHRAUBE
81-0540
47
Reglerwelle
81-2880
48
Screw
81-2890
49
Feder
81-2900
50
Bracket-Governor Spring
81-0370
51
SIMMERRING
81-0850
52
SCHEIBE
81-0860
53
SPRENGRING
81-0870
54
MUTTER
81-0900
55
Reglerfeder
81-0360
56
Reglerarm
81-4650
57
Gestaenge
81-0430
58
Feder
81-0440

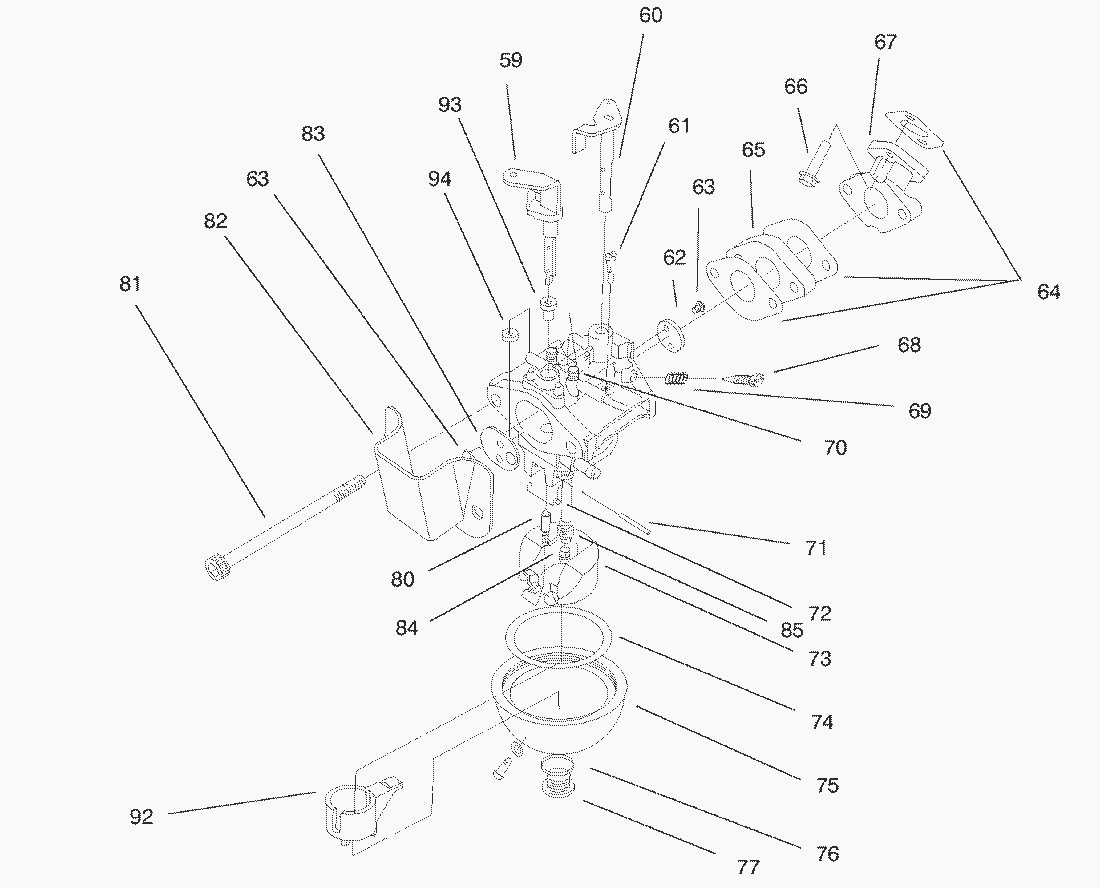

Pos.
Bezeichnung
Ersatzteilnummer
59
Schokwelle
81-5510
60
Shaft-Throttle
81-2920
61
Duese
81-2930
62
Valve-Throttle
81-2940
63
Screw
81-2710
64
Gasket-Carburetor
81-2570
65
Zwischenflansch
81-0460
66
Bolt
50-6350
67
Ansaugstutzen
81-0470
68
Duese
50-2360
69
Feder
81-2580
70
Feder
81-2590
71
Stift
81-2600
72
Feder
81-2610
73
Schwimmer
81-4920
74
SCHWIMMERTOPFDICHTUNG
81-2630
75
SCHWIMMERKAPPE
81-2640
76
Dichtung
81-2650
77
Schraube
81-2660
78
Schraube
81-2670
79
Dichtung
81-2680
80
Schwimmernadel
81-4700
81
Screw
81-0450
82
Spitcup
81-2700
83
Starterklappe
81-2720
84
Hauptduese
81-2740
85
Duese
81-1040
HAUPTDUESE
81-1940
92
Buechse
81-4930
93
Ring
81-5520
94
Buechse
81-5530
Carburetor Assembly Complete
81-4690
Welle F.Starterklappe
81-2910
Needle & Seal Kit (Incl. Valve Seat & Ref.
81-5820
Rep.Kit
92-6002

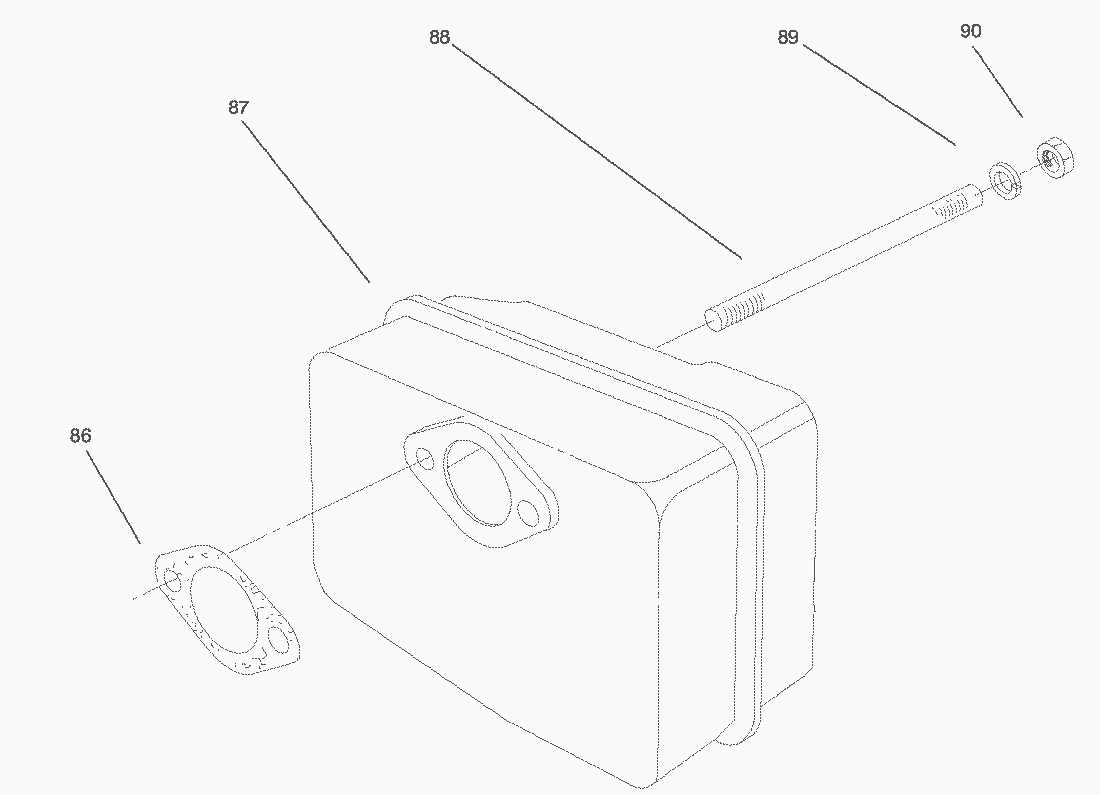

Pos.
Bezeichnung
Ersatzteilnummer
86
DICHTUNG
81-1080
87
Auspuff
81-0490
88
Stehbolzen
81-0500
89
FEDERRING
81-1120
90
SECHSKANTMUTTER
81-1110
