> Roth / TORO > Handgeräte > Rasenmäher > 4-Takt Radantrieb > 456/20808 > 9900001 > Motor (B&S Modell 12F802-1767-E1)

Ersatzteillisten für Toro Roth / TORO Motor (B&S Modell 12F802-1767-E1)


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3
Ersatzteilliste 4
Ersatzteilliste 5
Ersatzteilliste 6
Ersatzteilliste 7
Ersatzteilliste 8
Ersatzteilliste 9


Pos.BezeichnungErsatzteilnummer
Piston Assy. (0.020 O.S.) 45 _9430009 1 20808 Piston Assy. (0.020 O.S.)499431
Piston Assy. (0.010 O.S.) 44 _9430009 1 20808 Piston Assy. (0.010 O.S.)499430
Ring Set (0.020 O.S.) 49 _9430009 1 20808 Ring Set (0.020 O.S.)499427
Ring Set (0.030 O.S.) 50 _9430009 1 20808 Ring Set (0.030 O.S.)499428
Piston Assy. (0.030 O.S.) 46 _9430009 1 20808 Piston Assy. (0.030 O.S.)499432
Ring Set (0.010 O.S.) 48 _9430009 1 20808 Ring Set (0.010 O.S.)499426
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Zylinder493260
2Bushing-Cylinder Note: Requires special tools for installation.293708
3Seal-Oil299819
5Head-Cylinder214626
7Gasket-Cylinder Head272916
8Entluefter495786
9Gasket-Breather272481
10Schraube94650
11Schlauch231933
13Screw-Cylinder Hd.94547
51Gasket-Intake Elbow272199
54Screw-Intake Elbow Mtg.94526
116Seal-Filler Tube280393
116O.RING17X2,5 B&S280966
227Lever Assembly-Governor492349
230Washer-Governor Crank67072
284Screw-Hex Head94511
306Shield-Cylinder224324
307Screw-Hex Head94515
337Zuendkerze802592
383Wrench-Spark Plug89838
523Oelmesstab495264
525Oeleinfuellrohr495265
562Schraube94582
584Baffle-Cylinder224328
585Dichtung272238
592Mutter231082
615Pushnut (Governor Crank)94474
616Reglerwelle263175
625Entlueftungsschlauch497465
635Elbow-Spark Plug66538
847Oeleinfuellrohr M. Messt.495263
869Seat-Intake Valve (Standard)213512
870Seat-Exhaust Valve (Standard)213513
871Buechse262001
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
4Oelwanne493279
12Gasket-Crankcase272198
15Plug-Oil Drain94880
16Crankshaft498573
20Seal-Oil399781
22Screw-Sump Mtg. Sem94220
24Key-Flywheel222698
25Kolben499429
26Kolbenringsatz499425
27Lock-Piston Pin263190
28Kolbenbolzen499423
29Pleuel499424
32Schraube94699
33Valve-Exhaust262651
34Valve-Intake262652
35Ventilfeder262224
40Ventilteller93312
45Tappet-Valve262204
46Gear-Cam498275
47Oil Slinger Gear and Brkt.493737
146Timing Gear Key.94388
741Zahnrad262598
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
95Schraube94098
104Pin-Float Hinge231371
110
117Duese494870
124Screw-Hex94840
125Vergaser498170
127
130Valve-Throttle224908
131Welle493267
133SCHWIMMER398187
134Nadelventil398188
137
163Gasket-Air Cleaner272653
617Seal-Fuel Intake Tube270344
634
975Schwimmerkappe Kpl.493640
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
161Luftfilterplatte496116
529Grommet-Breather281299
967LUFTFILTER 133X114X19491588
968Cover-Air Cleaner281340
969Screw-Slotted Hex.94872
971Screw-Hex.94873
971Screw-Hex. Head94749
976Primer-Carburetor496115
1115Strap-Bracket224815

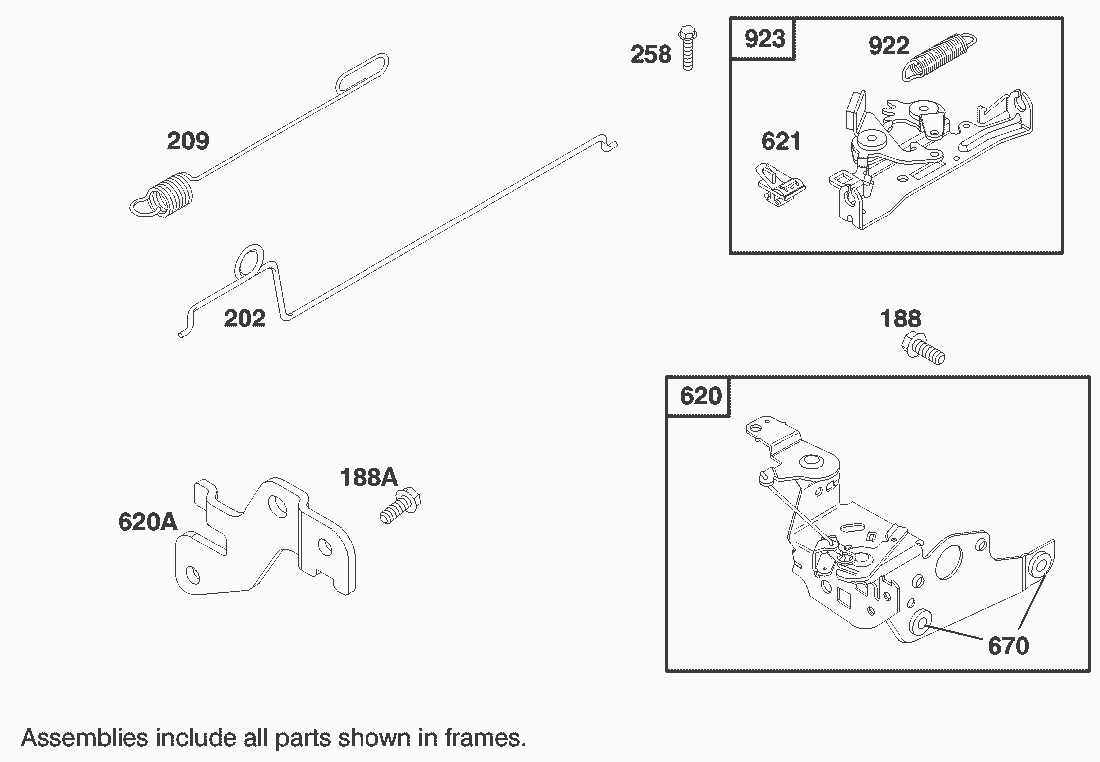

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
188Screw-Hex. Head94644
188Screw-Hex.94874
202Link-Governor262579
209Spring-Governor263046
258Screw-Hex. Head94512
620Bracket-Carburetor497203
620Bracket-Control225152
621Switch-Stop396847
670Scheibe F. Vergaser493823
922Spring-Brake262640
923Brake Assembly493442

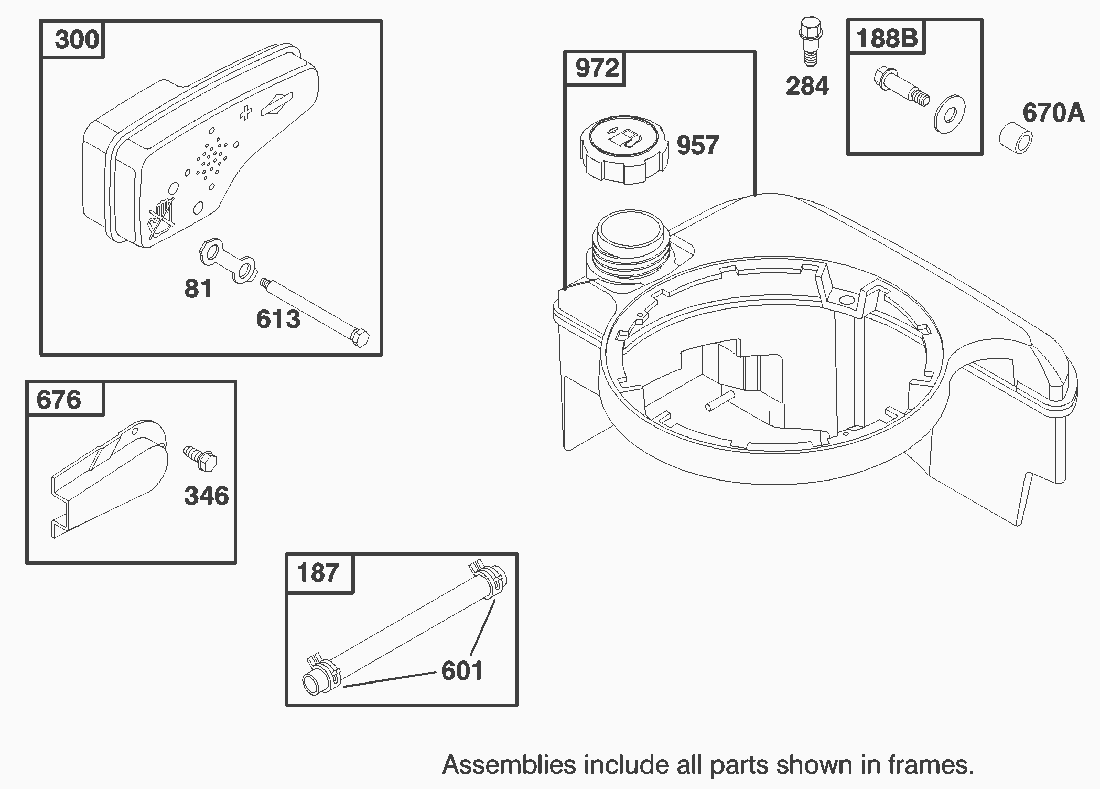

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
81Lock-Muffler Screw223664
187Line-Fuel298049
188Screw-Tank Mounting (Includes Washer)398540
300Muffler-Exhaust496106
346Screw-Hex. Head94896
601Schlauchklemme95162
613Screw-Muffler Mtg.94231
670Spacer-Fuel Tank280512
676Leitblech493871
957TANKVERSCHL. 546397974
972Tank Assembly-Fuel495224

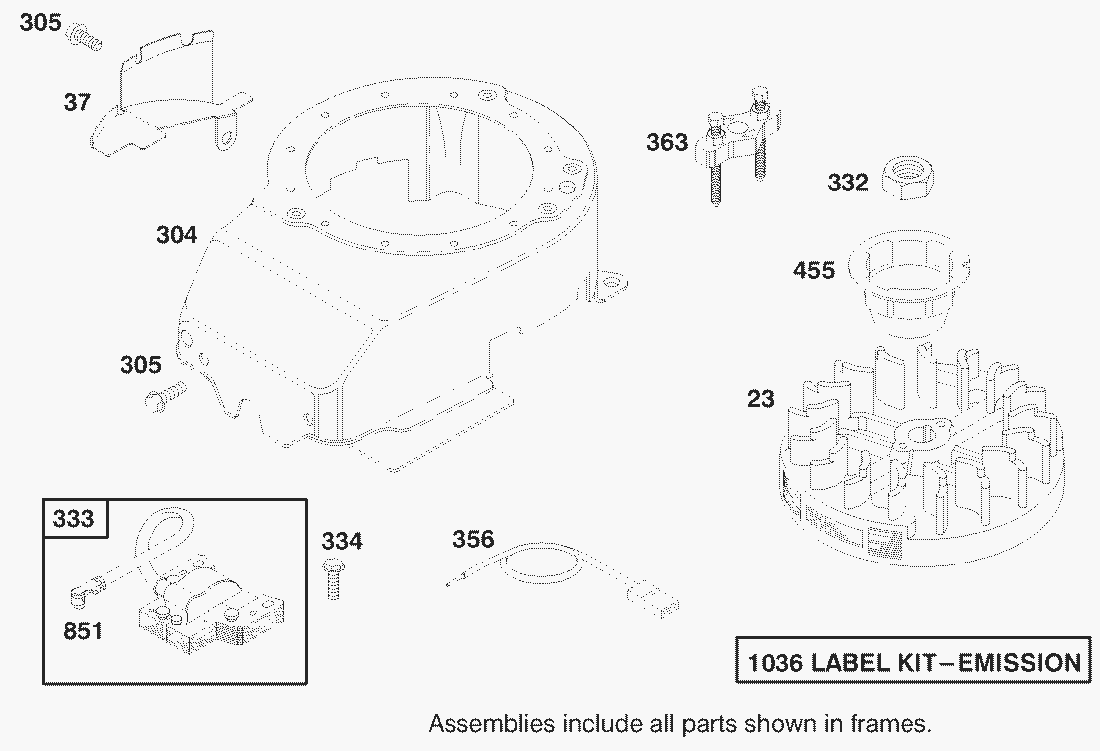

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
23Flywheel-Magneto492177
37Guard-Flywheel224511
304Lueftergehaeuse493293
305Screw-Sem94744
332Nut-Flywheel94877
333Armature-Magneto802574
334Screw-Armature Mounting94731
356Kabel497833
363Schwungradabzieher19069
455Starterglocke225121
851Terminal-Ignition Cable493880
1036Label Kit-Emission499341

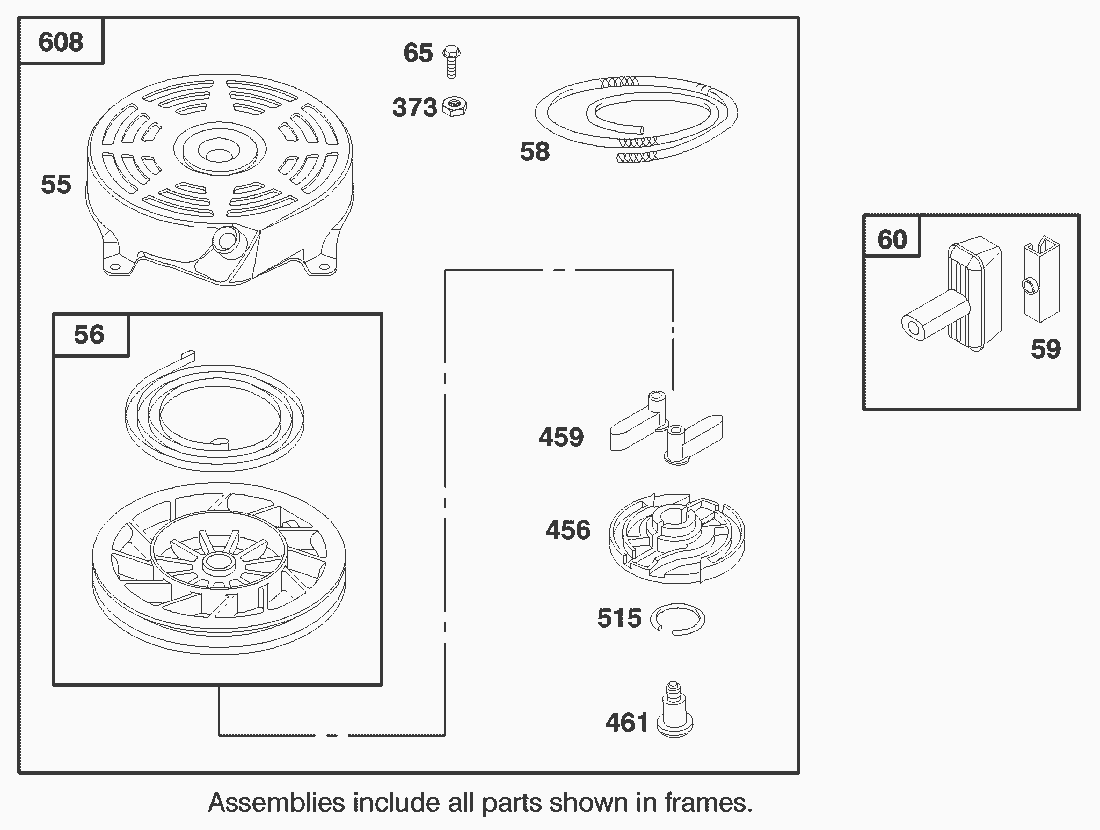

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
55Housing-Rewind Starter497440
56Pulley-Rewind Starter498144
58Rope-Rewind Starter (Cut To 88-5/8) 58 81 _8530012 1 20900 Rope-Rewind Starter (Cut To 88-5/8)280399
59Insert-Rewind Handle224467
60Handle-Rewind Starter493926
65Screw-Hex.94904
373Nut-Hex.94908
456Retainer-Rewind Starter281503
459Pawl-Starter281505
461Pin-Starter94943
515Spring-Torsion263073
608Starter Assy.-Rewind497680
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
121Vergaser Rep.-Satz498260
358Dichtungssatz497316
977Vergaser Rep.-Satz top498261
1095Kopfdichtung498528
