Ersatzteillisten für Toro Roth / TORO Gehäuse




Pos.BezeichnungErsatzteilnummer
Wheel & Tire Assembly (Incl. Ref.14-9949

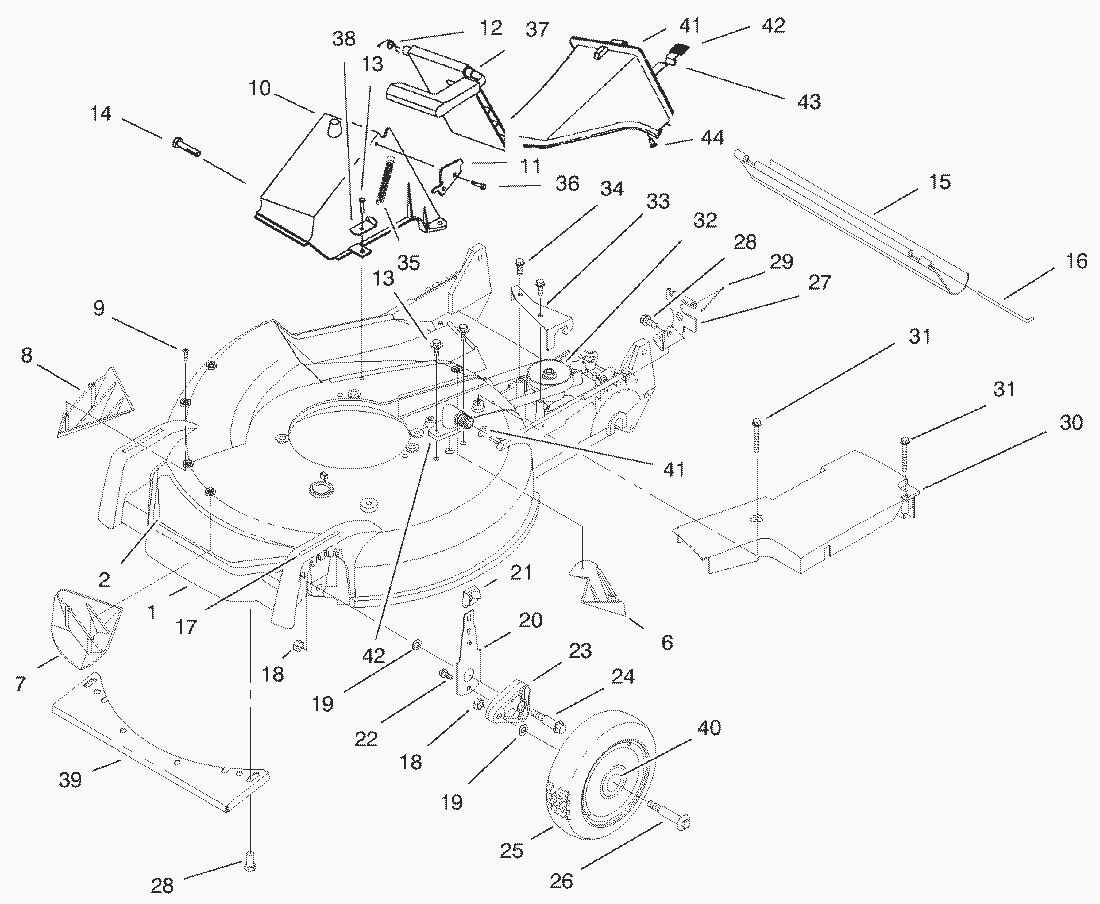

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Maehergehaeuse95-5615
2Klebeschild94-5407
6Deflektor92-1750
7Deflektor92-1720
8Deflektor92-1730
9Schraube32144-111
10Trichter82-9151
11Sicherungsblech93-3154
12Spiralfeder80-3770
13Schraube46-6811
14Schraube46-6810
15Abdeckschild44-0580
16Haltestift33-3208
17Klebeschild92-7856
18Stopmutter3296-6
19Scheibe40-1940
20Einstellhebel66-0541
21Hebelknopf25-7740
22Schraube32144-85
23Radaufhaengung66-0580-03
24Schraube66-0560
26Radbolzen27-6232
27Bracket-Traction Adjust.82-5680
28Schraube32144-70
29Sicherungsdraht46-7030
30Abdeckung82-9910
31Schraube37-7260
32Getriebe Kpl.62-6673
33Bracket-Belt Guide62-4320
